Усилитель Г. Брагина сборка

[matrixplus]

Усилитель Брагина сборка. Цитата по журналу Радио : Три года назад (см. "Радио", 1987, № 4, с. 28-30) на страницах нашего журнала была опубликована статья Г. Брагина "Усилитель мощности ЗЧ". Этот усилитель повторили в свое время многие радиолюбители. Вот какой отзыв об этой конструкции написал в редакцию минский радиолюбитель Тесленко. "Хочу поблагодарить тов. Г. Брагина за разработку этой схемы. Действительно, он прав в том, что усилитель, собранный из исправных деталей, почти не требует налаживания. При редактировании этого предложения я бы убрал слово "почти", потому что при повторении этой схемы мне не понадобилось ее настраивать, что бывает очень редко. По сборке тема: http://rdk.regionsv.ru/usilit/usil-002.jpg

Плата в процессе разводки.



[matrixplus]

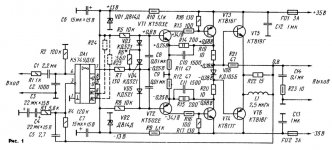

Усилитель Брагина 1-я версия по ж. Радио - схема
