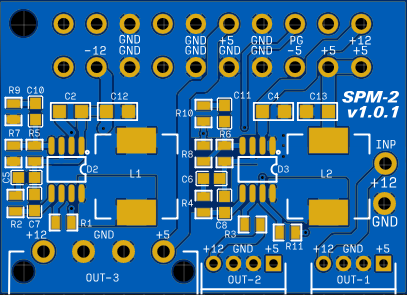

ATXMod2 (он же Sprinter Power Mod 2) — это компактный модуль питания, который преобразует одно напряжение +12В от стандартного ATX-разъёма в полный набор напряжений, необходимых для работы компьютера Sprinter и других любительских ретрокомпьютеров. Модуль вырабатывает +5В, -12В и опционально -5В.
| Название | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| Gerber-файлы | Gerber-файлы для заказа печатной платы модуля ATXMod2. | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Исходники (Sources) | Исходные файлы схемы и платы для редактирования. | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Готовые схемы (Export) | Экспортированные файлы проекта (схема, плата, BOM) в удобных форматах. | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
Особенности и характеристики:
- Простое подключение: модуль устанавливается прямо на разъём ATX (или его ответную часть) на плате компьютера.
- Универсальность: помимо Sprinter, подходит для других новодельных компьютеров с разъёмом ATX — например, Орион-ПРО и Радио-86РК.
- Параметры питания:
- Входное напряжение: +12В (рекомендуемый источник с током до 3,4 А, мощностью 25–50 Вт).
- Выход +5В: до 3 А.
- Выход -12В: до 0,5 А.
- Выход -5В (опционально): до 280 мА, зависит от регулятора и площади его охлаждения.
- Особенность для Sprinter: стабилизатор -5В (D1) можно не устанавливать, если нужное уже распаяно на плате самого компьютера.

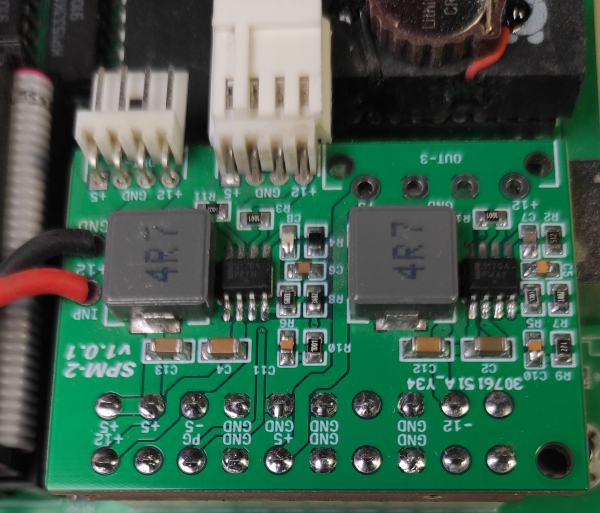

- Проверенная версия: текущая ревизия v1.0.1 протестирована и стабильно работает в компьютере Sprinter.
- Репозиторий проекта - GitHUB
