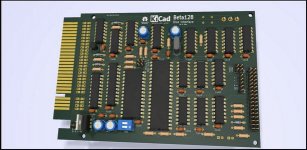

Beta Disk Clone — это клон дискового интерфейса Beta 128 для ZX Spectrum, выполненный в KiCad. Плата имеет размер 15×10 см. Проект включает Gerber-файлы для прямого заказа.
Файлы для загрузки
| Название файла / Папка | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| betadisk (папка) | Основные файлы проекта KiCad (схема, плата) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| docs/datasheets (папка) | Даташиты на компоненты | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| gal22v10 (папка) | Файлы прошивок для GAL22V10 | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| roms (папка) | Образы ПЗУ (различные версии TR-DOS для записи) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ: ЭТО РАБОТА В ПРОЦЕССЕ (WORK IN PROGRESS). ФАКТИЧЕСКИ ЭТОТ ИНТЕРФЕЙС НЕ РАБОТАЕТ! ИМЕЙТЕ ЭТО В ВИДУ. НЕ ДЛЯ ИСПОЛЬЗОВАНИЯ, ЭТО ТОЛЬКО МАКЕТ. Лицензия: Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International (http://creativecommons.org/licenses/by-nc-sa/4.0/)
Текущий статус и известные проблемы
- Интерфейс НЕ РАБОТАЕТ — это только макет
- BOM (спецификация компонентов), вероятно, неточна
- Gerber-файлы имеют неправильные имена
- GAL код не проверен
- Хотя интерфейс обеспечивает сквозной разъём для других устройств, он не обеспечивает должных сигналов IORQ, поэтому может быть несовместим с другими интерфейсами, с которыми оригинальный интерфейс работает хорошо
- Эта плата скрывает последовательный порт на +2
Преимущества перед оригиналом (задуманные)
- 4 банка ПЗУ — переключение между различными версиями TR-DOS с помощью DIP-переключателей (TR-DOS 5.03 и 5.04T с исправлениями, TR-DOS 6.04 и velesoft 5.03 с монитором)
- Возможность использования прямого и перекрёстного шлейфа дисковода, а также инвертирование Drive 1 и Drive 2 (полезно для Gotek + реальный дисковод)
- Перемычка для обмена D0 и D7 (некоторые ПЗУ распространяются с перепутанными битами)
Полезные ссылки проекта:
- Лицензия CC BY-NC-SA 4.0 — http://creativecommons.org/licenses/by-nc-sa/4.0/
- Репозиторий проекта — GitHub
