HIDman_ZX — адаптер USB и PS/2 клавиатур/мышей для ZX Spectrum

Файлы для загрузки​

Входные требования​

• Разработать универсальный простой в повторении недорогой открытый интерфейс USB/PS/2 клавиатур и мышей
• Должны поддерживаться как минимум два USB устройства одновременно
• Основной фокус на сопровождаемости прошивки микроконтроллера
• Выход интерфейса клавиатуры: сигналы матрицы переключателей A8–A15, D0–D4
• Выход интерфейсов Kempston Mouse и Kempston Joystick: сигналы DI0–DI7, стробы записи регистров MX, MY, MKEY, JOY

• Поддержка USB HID геймпадов как Kempston Joystick и для эмуляции кнопок клавиатуры
• Выход сигналов для управления кнопками эмулятора дисковода GOTEK по горячим кнопкам клавиатуры
• Выход сигналов управления Z80 по горячим кнопкам клавиатуры: BUSRQ (PAUSE), NMI (MAGIC), RESET

• Реализация платы для ZX-BUS
• Реализация портов и регистров контроллеров ZX клавиатуры и Kempston Mouse
• Реализация защиты портов USB от статики / короткого замыкания / повышенного напряжения

Реализация​

• CH559L — 8-битный расширенный USB MCU, совместимый с Intel 8051, с двумя аппаратными USB Host
• CH446Q — матрица аналоговых ключей 8×16 с последовательным интерфейсом

• Реализация асинхронных интерфейсов PS/2 клавиатуры и мыши
• Реализация матрицы контактов 8×5 ZX Spectrum клавиатуры с раскладкой Xrust
• Интерфейс матрицы ключей CH446Q
• Интерфейс для контроллера Kempston Mouse (DI + MX/MY/MKEY)
• Интерфейс для контроллера Kempston Joystick (DI + JOY)
• Интерфейс управления Z80 (PAUSE/MAGIC/RESET) по клавишам F10/F11/F12
• Интерфейс управления кнопками GOTEK (RIGHT/LEFT/SELECT) по сочетанию клавиш CTRL+RIGHT/LEFT/DOWN/UP

Детали реализации (тестовая плата)​

• Тестовая плата присоединяется сверху к ZX Spectrum Pentagon 128 2023/2024 Interface Board
• Интерфейс мыши рассчитан на подключение к контроллеру, подобному ZX_BUS_Mouse, с параллельной записью по 8-битной шине в регистры осей и колеса/кнопок. Колесо прокрутки мыши поддержано.
• Исходный код поддержки PS/2 клавиатуры и интерфейса матрицы ZX Spectrum → CH446Q портирован из проекта ZX_RGBI2VGA-HDMI + GOTEK FlashFloppy I2C OSD + PS/2 Keyboard
• Исходный код поддержки PS/2 мыши портирован из экспериментальной ветки interrupt_processing_async проекта ZX BUS Mouse. Код обработки мыши по прерыванию clock основан на проекте Олега Трифонова avr-mouse-ps2-to-serial.

• Может работать от внутреннего генератора без внешнего кварцевого резонатора
• Конденсатор и резистор цепочки сброса не нужны (есть внутренняя схема формирования сброса по питанию)

• Подтяжкой линии STB внешним резистором 10k к GND
• Установкой значения порта P1 до переключения его на выход

Режимы работы выходов​

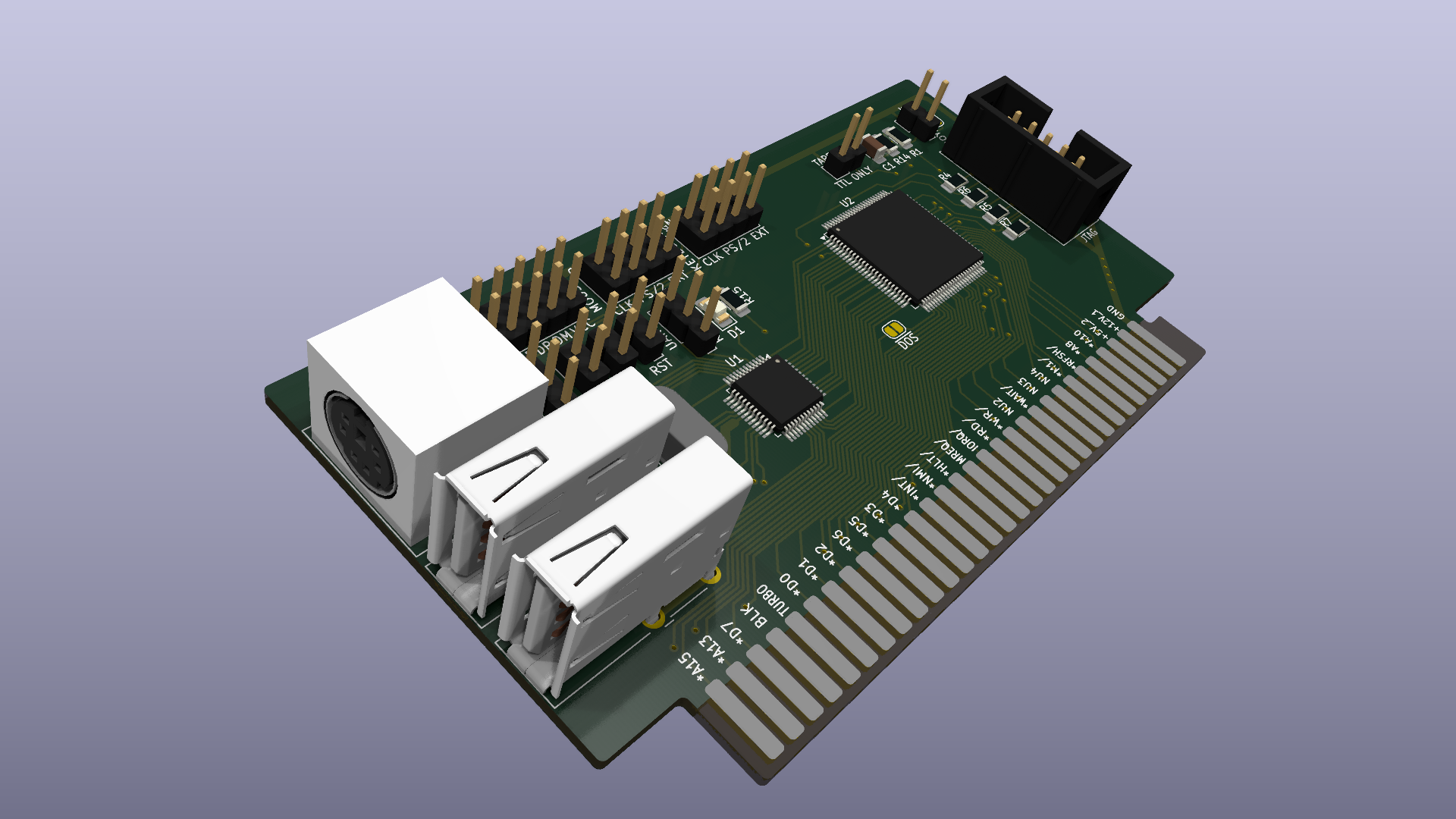

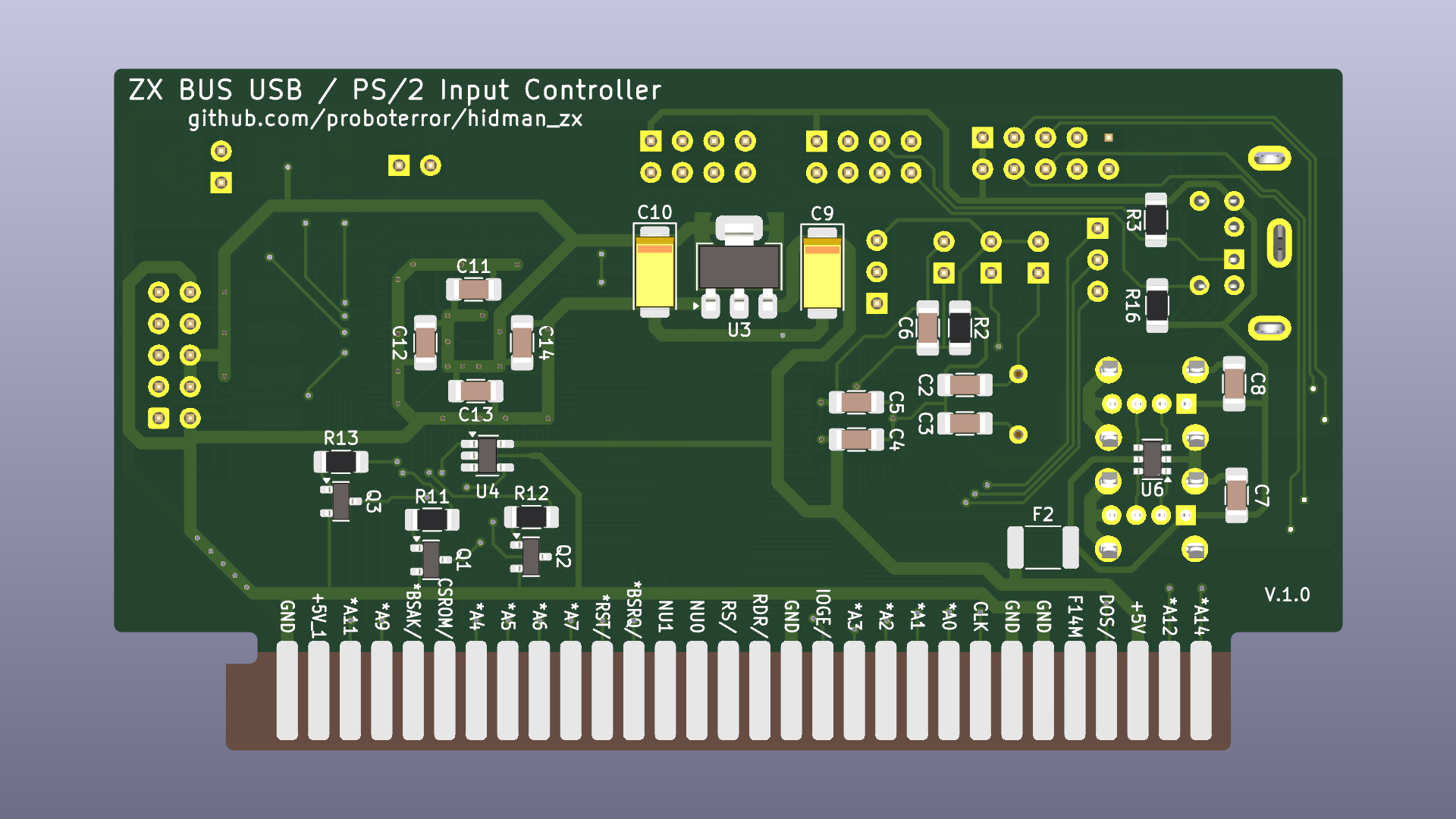

Вариант для шины ZX-BUS (Nemo-BUS)​

• Интерфейсы клавиатуры, Kempston Mouse и Kempston Joystick (8 бит)
• Подключение как минимум 2 USB устройств и PS/2 клавиатуры/мыши
• Клавиатура работает одновременно с портом клавиатуры/магнитофона на основной плате

• 2 порта USB и порты PS/2 мыши/клавиатуры
• Доступные и недорогие компоненты
• Высота платы минимальна, максимальная ширина/высота 99 мм
• Защита портов от КЗ (самовосстанавливающийся предохранитель 1812) и от статического электричества (IP4220CZ6 — может не устанавливаться)
• Порт Kempston Joystick отключаемый (jumper/solder jumper)
• SMD компоненты 1206 для удобства ручной сборки

• Матрица переключателей клавиатуры и специальных кнопок вместо CH446Q помещена в CPLD Altera EPM3128ATC100 вместе с дешифраторами адресов и регистрами интерфейсов (drop-in replacement, последовательный интерфейс сохранён)
• Использовано 107 из 128 макроячеек
• Описание схемы и testbench написаны на System Verilog
• Интерфейс Kempston Joystick — 8-битный (4 направления + 4 кнопки), по умолчанию отключён
• Сигнал IORQGE/ буферизирован до 5V через 74LVC1G125DB
• Сигналы PAUSE, MAGIC, RESET от CPLD буферизированы на шину Z80 через FET транзисторные ключи BSS123
• Разъём PS/2 mini DIN 6 pin комбинированный: PS/2 мышь подключается напрямую, для клавиатуры нужен Y-splitter кабель
• Сигналы USB и PS/2 выведены на штыревые разъёмы для подключения внешних планок

• От КЗ: самовосстанавливающийся предохранитель 1812L050PR (0.5A, 15V) или MF-NSMF075-2 (0.75A, 6V, 1206)
• От ESD: IP4220CZ6 Dual USB 2.0 ESD Protection TVS Array (в версии 1.0 подключена некорректно, в версии 1.1 — по даташиту, но блокирует порт USB для прошивки MCU, поэтому не должна устанавливаться)

• В CPLD заведён, но не используется сигнал CLK
• Заведён сигнал DOS/ (присутствует только на Nemo-BUS; в оригинальном ZX-BUS на этом контакте +9V — для внимания подключён через замкнутый solder jumper)

Текущий статус (проекта в целом)​

• В firmware реализована поддержка PS/2 и USB мышей и клавиатур
• Поддерживаются беспроводные мыши/клавиатуры Logitech с Unified Receiver и им подобные (работают как стандартный USB HID)
• Реализована поддержка геймпадов/джойстиков, совместимых с USB HID, в том числе Sony DualShock 4, Sony PlayStation 5 DualSense
• Реализованы специальные драйверы для геймпадов Sony DualShock 3, XBox 360 USB Controller, XBox One / Series S/X Controller
• Реализована экспериментальная поддержка SEGA Mega Drive / Genesis геймпада как 3-кнопочного
• Проверена работа выходных портов мыши / клавиатуры / джойстика / GOTEK / Z80
• События от USB HID геймпадов транслируются в нажатия кнопок клавиатуры и Kempston Joystick
• События от геймпадов со специальным драйвером транслируются в нажатия Kempston Joystick

• Прошивка CPLD проверена через testbench в ModelSim (Quartus 13.0sp1)
• Платы собраны и протестированы
• Контроллеры Kempston Mouse, Kempston Joystick, ZX матричной клавиатуры: работают, корректно сбрасываются при включении
• Реализация матрицы клавиатуры позволяет зажимать много кнопок без эффекта фантомных нажатий
• Клавиатура работает параллельно с портом клавиатуры и магнитофона на основной плате
• Работа сигналов PAUSE, MAGIC, RESET через транзисторные ключи на шину проверена
• Работа TTL входа TAPE_IN не проверена
• ESD защита портов блокирует работу USB и не должна устанавливаться

Известные проблемы​

• При включении в прошивке CPLD поддержки всех трёх интерфейсов (Mouse, Joystick, Keyboard) — 107 из 128 макроячеек — интерфейс клавиатуры начинает работать нестабильно (в том числе при нажатии определённой кнопки джойстика). Предположительно связано с неоптимальным распространением сигналов в комбинаторной схеме при большом заполнении CPLD. Временное решение: закомментирована поддержка Kempston Joystick (94 из 128 макроячеек).

ToDo​

• Код обработки событий от PS/2 клавиатуры не обрабатывает ошибки parity. После тестирования стабильности работы уточнить необходимость отправки устройству PS/2 команды RESEND/RESET и очистки буфера ввода.
• Добавить минимальный код трансляции нажатия кнопок геймпадов со специальным драйвером (PS3/XBox) в события клавиатуры.

Сборка проекта (firmware)​

cd firmware
build-release.bat

Прошивка CH559L​

1. Отсоединить контроллер от внешнего питания / устройств
2. Замкнуть jumper BOOT0 (P4.6)
3. Подключить контроллер через разъём USB_B к ПК
4. Контроллер должен появиться в списке Dev list

• Выбрать файл прошивки
• Нажать Download

Примечания: Процедура прошивки может быть нестабильной в зависимости от контроллера USB в ПК. Вход в режим программирования через запуск bootloader'а прошивкой при сбросе (BOOT1 + RESET) не тестировался. Для CH559L заявлена поддержка serial programmer (есть опция в WCH ISP Studio и инструмент CH55x_python_flasher) — не тестировалось.

Нажмите, чтобы развернуть...

Схожие проекты​

Полезные ссылки проекта:​

• Оригинальный проект HIDman (USB HID to XT/AT/PS/2/Serial converter) — GitHub (в основе проекта)
• WCH ISP Studio для прошивки CH559L — https://www.wch.cn/downloads/WCHISPTool_Setup_exe.html
• CH55x_python_flasher для Linux/Mac — https://github.com/MarsTechHAN/ch552tool
• Исходный репозиторий CH559sdccUSBHost (atc1441) — https://github.com/atc1441/CH559sdccUSBHost
• Репозиторий проекта — GitHub
