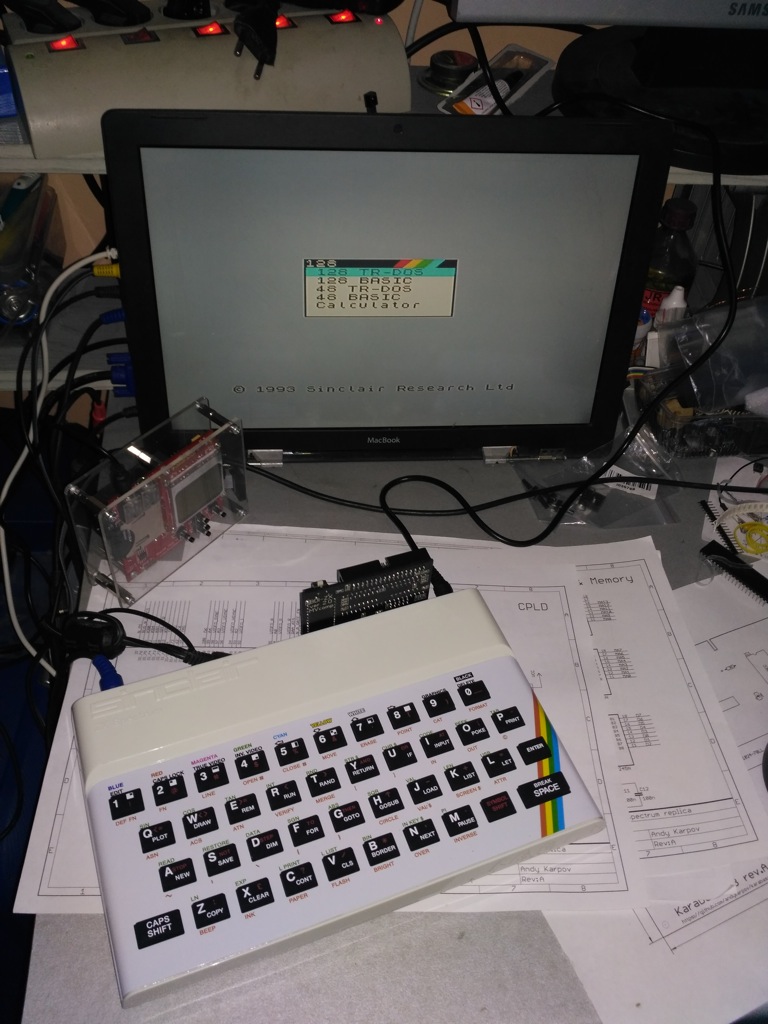

Karabas-128 — это ещё один клон ZX Spectrum 128K с реальным процессором Z80, почти вся логика которого реализована в CPLD Altera EPM7128STC100. Печатная плата спроектирована для установки в оригинальный резиновый корпус ZX Spectrum 48K.
Идея проекта
Создать дешёвый клон ZX Spectrum 128K с минимальным количеством компонентов. Некоторые части схемы взяты из проекта Superfo's Harlequin 48k (rev.G): AC/DC-блок, компаратор входа с магнитофона, PAL-кодер. Сердце проекта — реальный процессор Z80 и реализация ULA на CPLD Altera EPM7128STC100. Дизайн CPLD основан на проекте Speccy2007 от syd и его модифицированной версии с одной микросхемой ОЗУ от .jackson.Ревизии
| Ревизия | Статус |
|---|---|

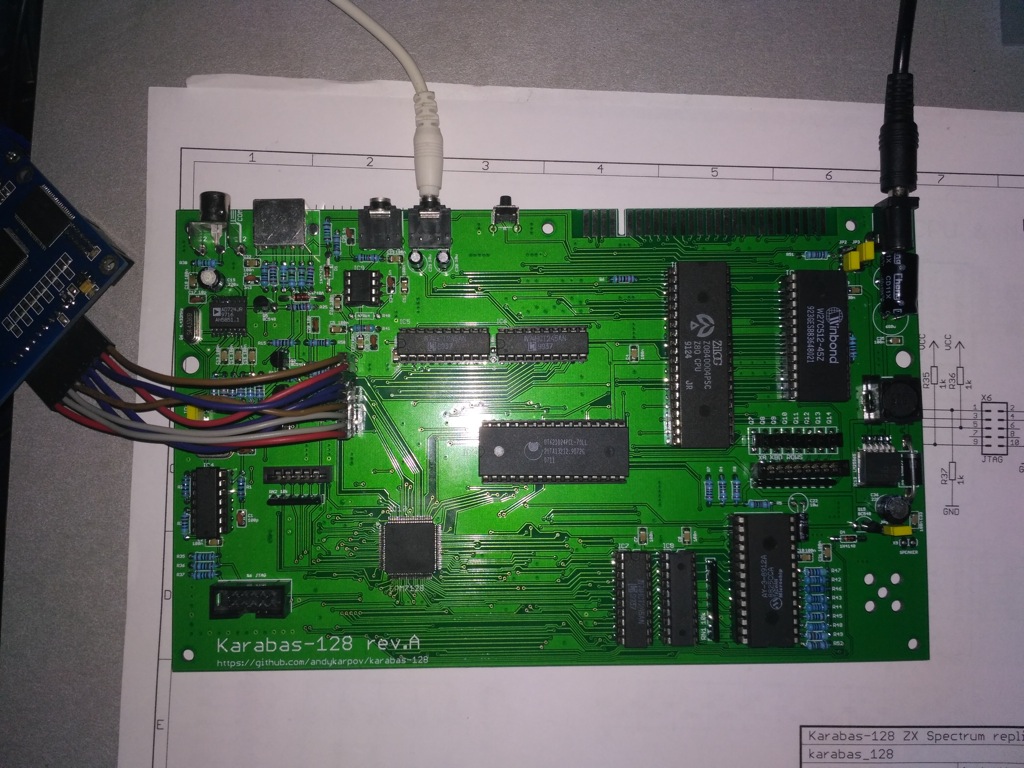

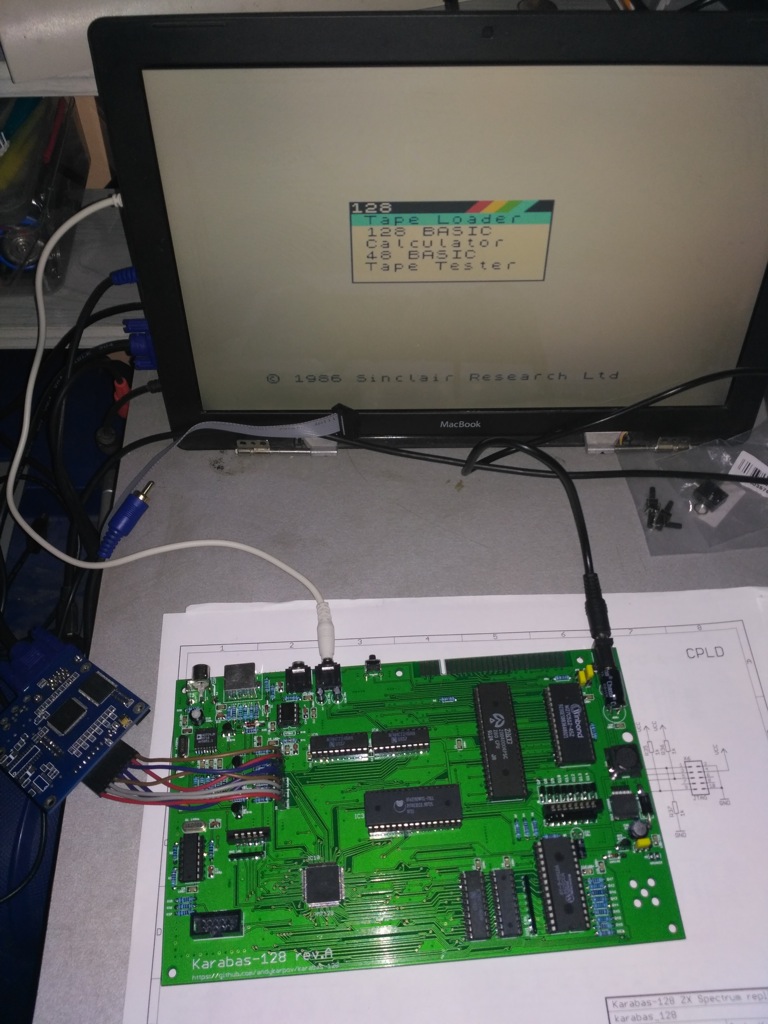

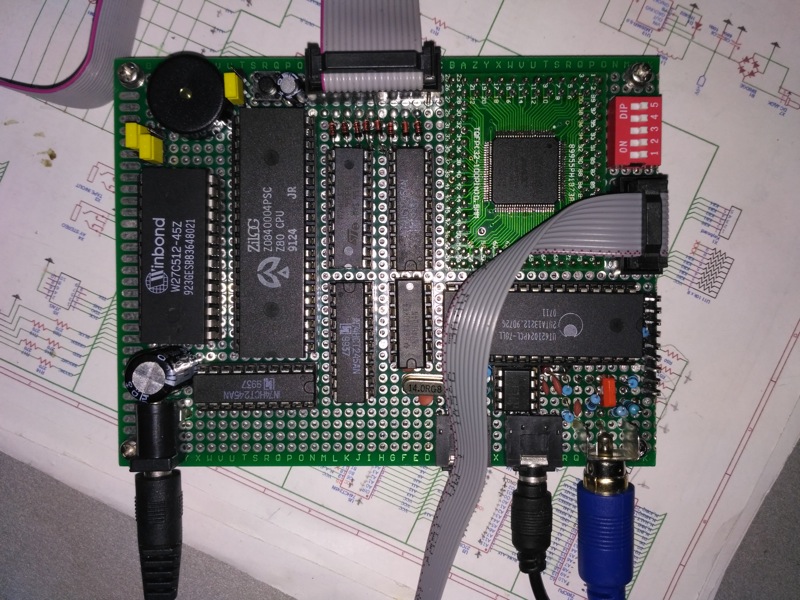

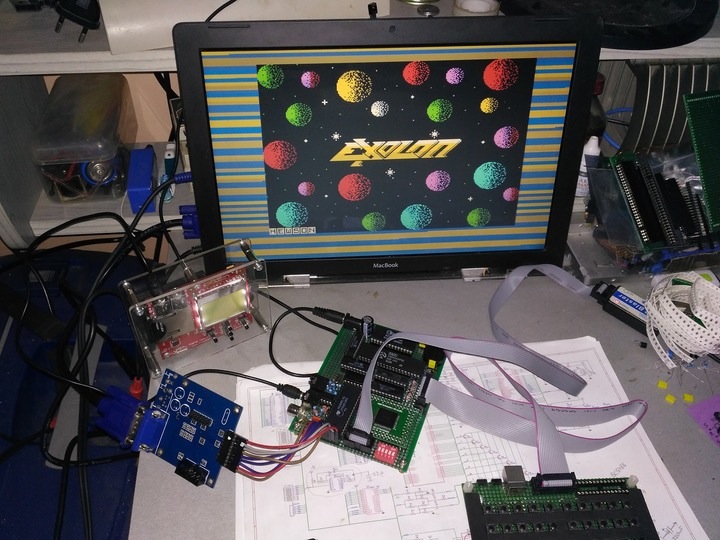

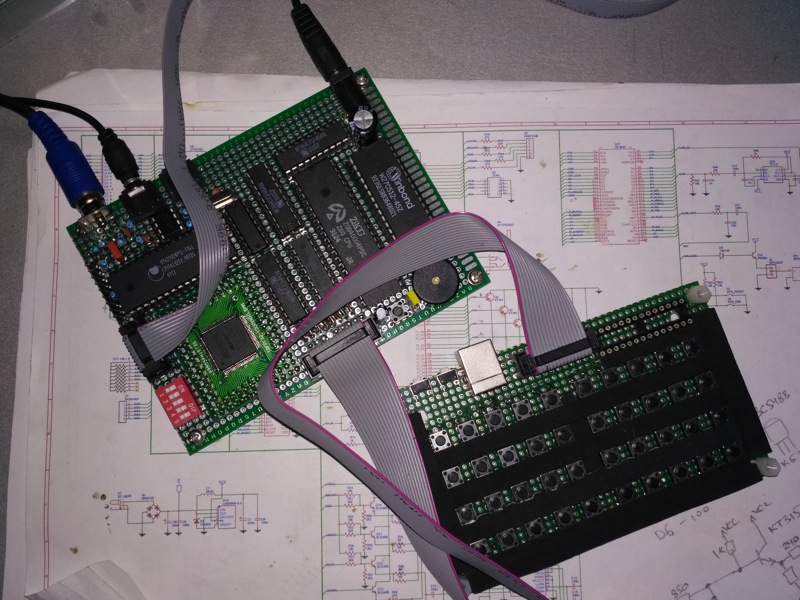

| Rev.A | Первый прототип (полностью работает, но есть мелкие проблемы — см. ERRATA) |
| Rev.B | Исправлены ошибки ревизии A |

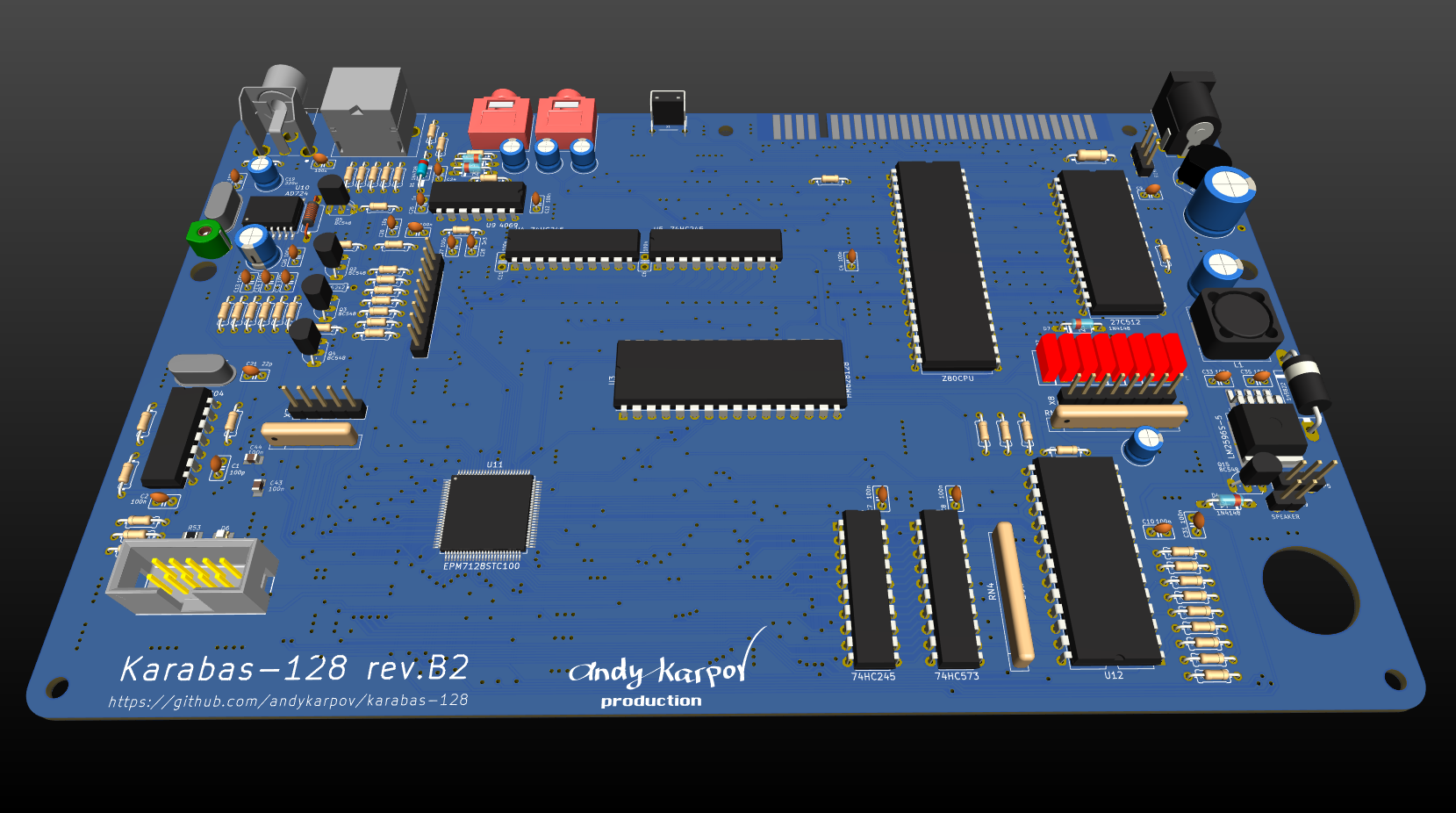

| Rev.B2 | Последняя стабильная ревизия |
Документация
| Документ | Язык |
|---|---|
| HOWTO (инструкция по сборке) | English и Russian |
| REVISION HISTORY | English и Russian |
| ERRATA для Rev.A | English и Russian |
| ERRATA для Rev.B | English и Russian |
Лицензия
Проект распространяется под лицензией WTFPL.Файлы для загрузки
| Название файла / Папка | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| cpld (папка) | Исходные коды для CPLD (VHDL) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| docs (папка) | Документация (HOWTO, Revision History, PCB-файлы) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| ERRATA-revA-en.md | Список ошибок ревизии A (English) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| ERRATA-revA-ru.md | Список ошибок ревизии A (Русский) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| ERRATA-revB-en.md | Список ошибок ревизии B (English) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| ERRATA-revB-ru.md | Список ошибок ревизии B (Русский) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| HOWTO-en.md | Инструкция по сборке (English) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| HOWTO-ru.md | Инструкция по сборке (Русский) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| REVISIONHISTORY-en.md | История ревизий (English) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| REVISIONHISTORY-ru.md | История ревизий (Русский) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все фото | Все фото находятся в одном архиве | Ссылка на Яндекс.Диск | |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
