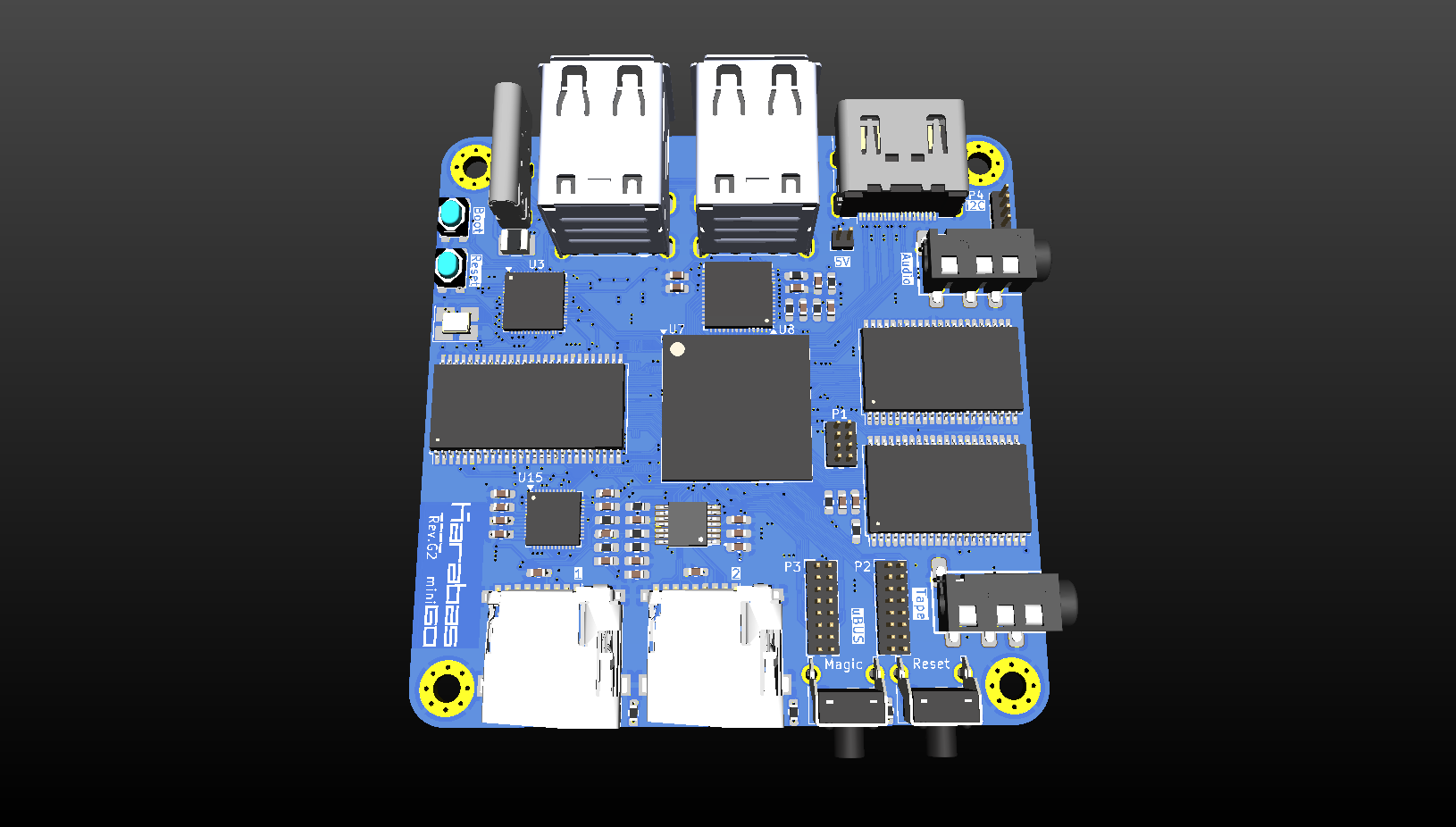

Karabas Go Mini PCB — это репозиторий, содержащий файлы печатной платы (PCB) для отладочной платы
Karabas-Go Mini (на базе Spartan-6 FPGA). Проект включает схемы, Gerber-файлы, спецификации и документацию для различных ревизий платы.
Лицензия: Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International (CC BY-NC-SA 4.0).
Ревизии PCB
| Ревизия | Статус |
|---|
| Rev.G2 | Последняя текущая ревизия (на основе Rev.G с доработками) |
| Rev.G | Предыдущая стабильная ревизия |
| Rev.F | Предыдущая ревизия (требует модификации) |
| Rev.D, Rev.C | Ранние ревизии (требуют модификации) |
Содержимое репозитория
| Папка/Файл | Описание |
|---|
| bom | Спецификация компонентов (Bill of Materials) |
| gerbers | Gerber-файлы для производства платы |
| shield | Файлы для шилдов (плат расширения) |
| karabas-mini.kicad_pcb | Основной файл печатной платы в KiCad |
| karabas-mini.kicad_sch | Принципиальная схема в KiCad |
| karabas-mini-revG2.pdf | PDF-документация для ревизии G2 |
| karabas-mini-revG.pdf | PDF-документация для ревизии G |
| karabas-mini-revF.pdf | PDF-документация для ревизии F |
| karabas-mini-revD.pdf | PDF-документация для ревизии D |
| karabas-mini-revC.pdf | PDF-документация для ревизии C |
