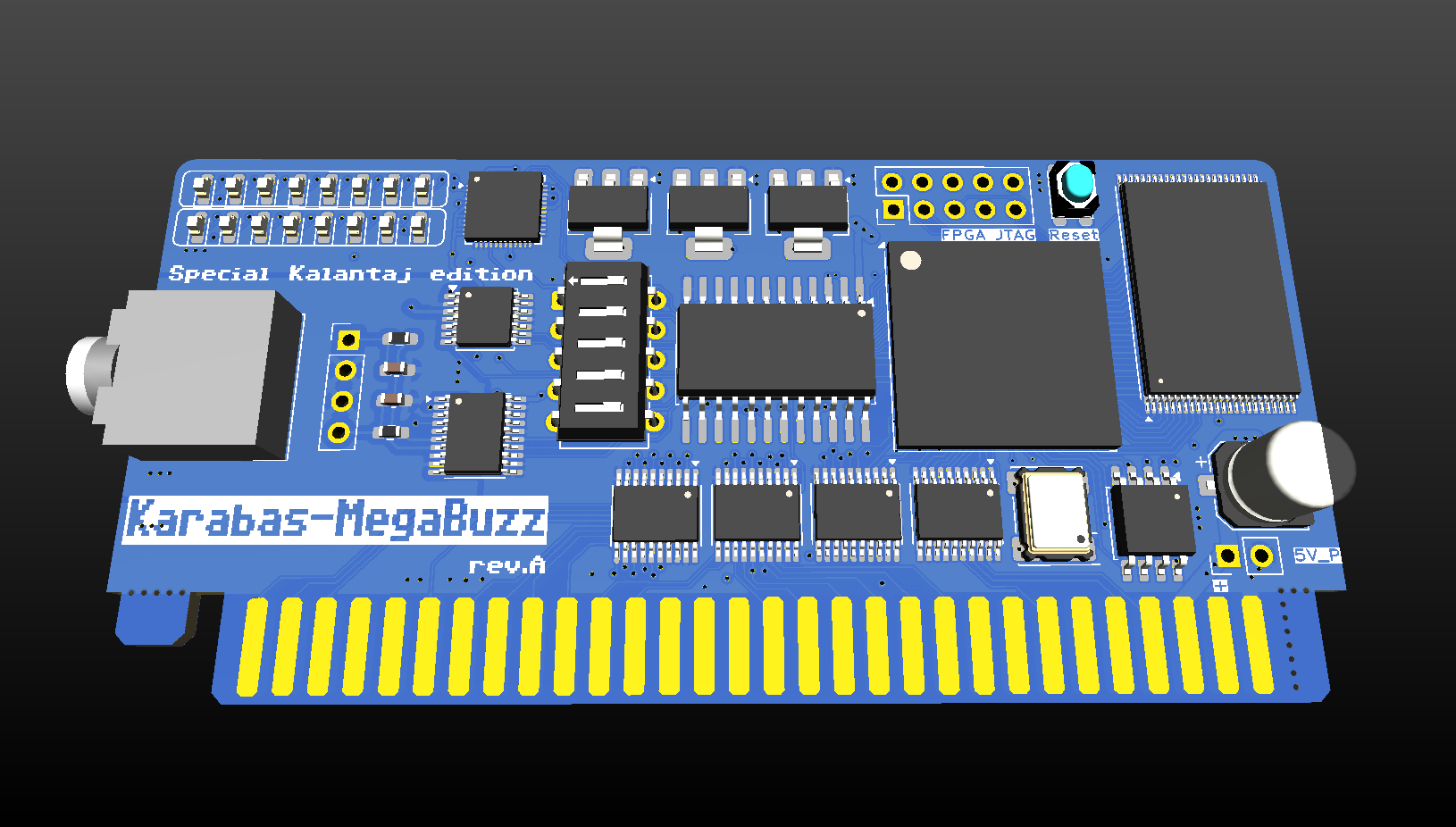

Karabas-MegaBuzz — это простая звуковая карта на базе FPGA для ZX Spectrum-совместимых компьютеров с шиной NemoBus. Проект вдохновлён звуковыми картами ZX-Multisound и karabas-opl3.
Технические характеристики
| Компонент | Описание |
|---|---|
| Звук | Turbosound FM, General Sound (2 МБ), OPL3 (YMF-262-M), MIDI (Dream SAM2695), SAA1099, Soundrive, Covox + Beeper, 16-битный ЦАП PCM5102 |
| FPGA | XC6SLX16 / XC6SLX25 (Spartan-6) |
| Накопитель | SD Card (Z-Controller / DivMMC — с ревизии A1) |
| Размеры | Низкий профиль: 92×44 мм |
| Питание | Только +5В |

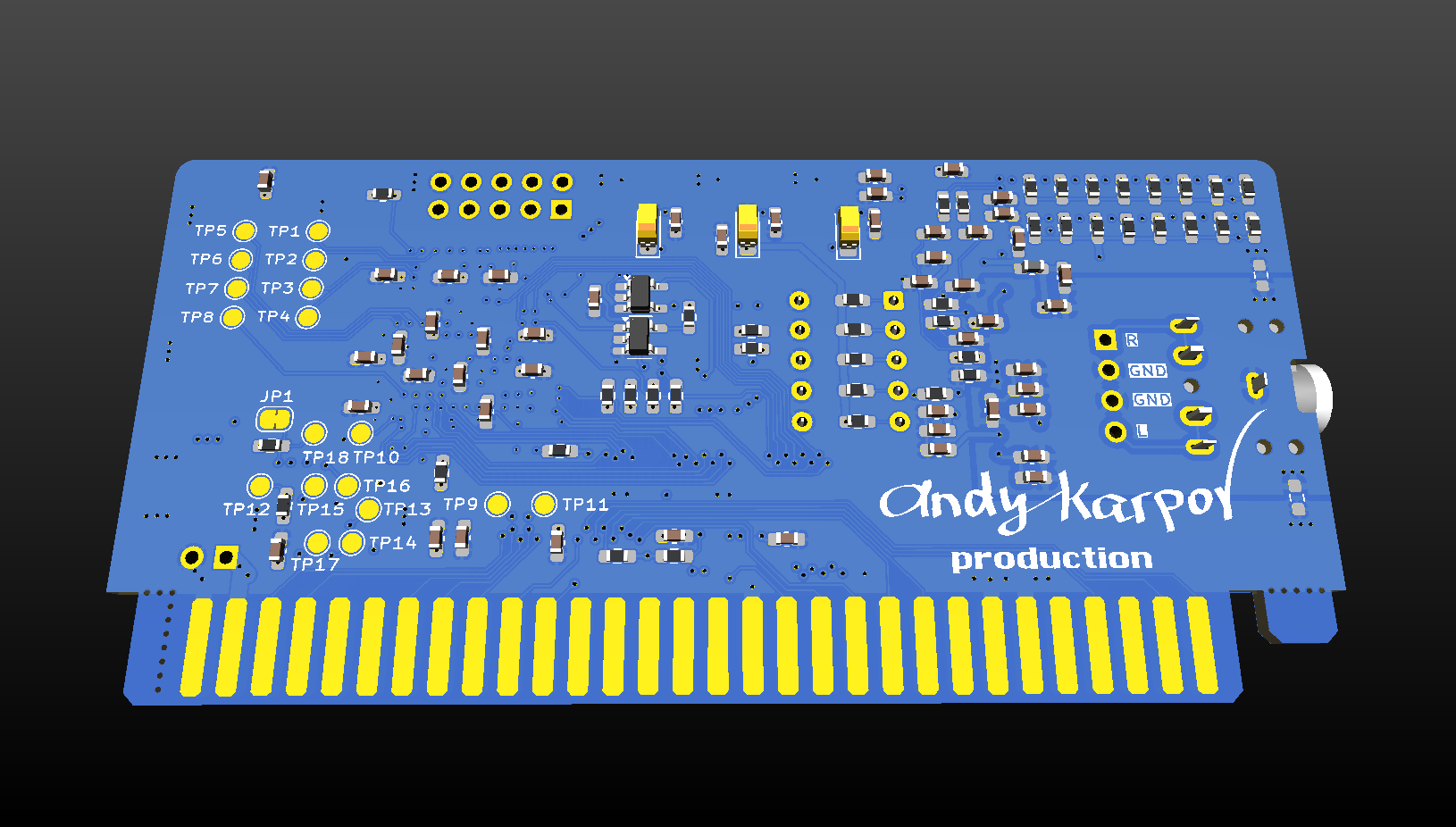

История ревизий
| Ревизия | Изменения |
|---|---|
| Rev.A | Первый выпуск |
| Rev.A1 (текущая) | Добавлены: SD-карта, питание OPL3 переведено на 3.3В (сброс управляется FPGA), кнопка NMI, светодиод SD, микросхема PSRAM, новые сигналы на NemoBus (NMI, ROMCS), возможность передачи звука через слот NemoBus |
| Rev.A2 (разработка) | Убраны DIP-переключатели, добавлены SRAM 128 КБ для DivMMC и EEPROM 8 КБ для хранения конфигурации |
Связанные проекты
- Karabas-OPL3
- BomgeMoon
- ZX-Multisound
- Turbo Sound FM
- ZXM-SoundCard
- ZXM-GeneralSound
- NeoGS
Файлы для загрузки
| Название файла / Папка | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| docs (папка) | Документация (обновления для revA2) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| firmware/src (папка) | Исходные коды прошивки FPGA | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| pcb (папка) | Файлы печатной платы (KiCad) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| support (папка) | Вспомогательные файлы (прошивки для openFPGALoader) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| ERRATA.md | Список известных ошибок и их исправлений | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| HOWTO.md | Руководство по сборке и настройке | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все фото | Все фото находятся в одном архиве | Ссылка на Яндекс.Диск | |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
