Karabas-Nano Endykarpov Edition — клон ZX Spectrum (самый дешёвый и маленький)

Karabas-Nano — это совместимый с ZX Spectrum компьютер на реальном процессоре Z80, вся остальная логика которого реализована внутри CPLD Altera EPM3256ATC144 (или EPM7512). Идея проекта — создать самый дешёвый и самый маленький клон Spectrum с минимальным количеством компонентов и реальным CPU.

Технические характеристики​

• Процессор: Реальный SMD Z80
• CPLD: Altera EPM3256ATC144 (или EPM7512) — реализует ULA и всю остальную логику
• Накопители: Встроенный слот для SD карты
• Память: Поддерживаются две конфигурации:
  1. Z-Controller: тайминги Pentagon, сервис сброса GLUK в банке ROM 0, 1024 КБ расширенной памяти через порт #DFFD (Profi)
  2. DivMMC: тайминги Pentagon, ESXDOS 0.8.7 в банке ROM 0, 128 КБ памяти

Особенности:

• Некоторые части схемы взяты из проектов Karabas-128 и ZX-UNO (RGB DAC, PAL кодер, логика входа с магнитофона)

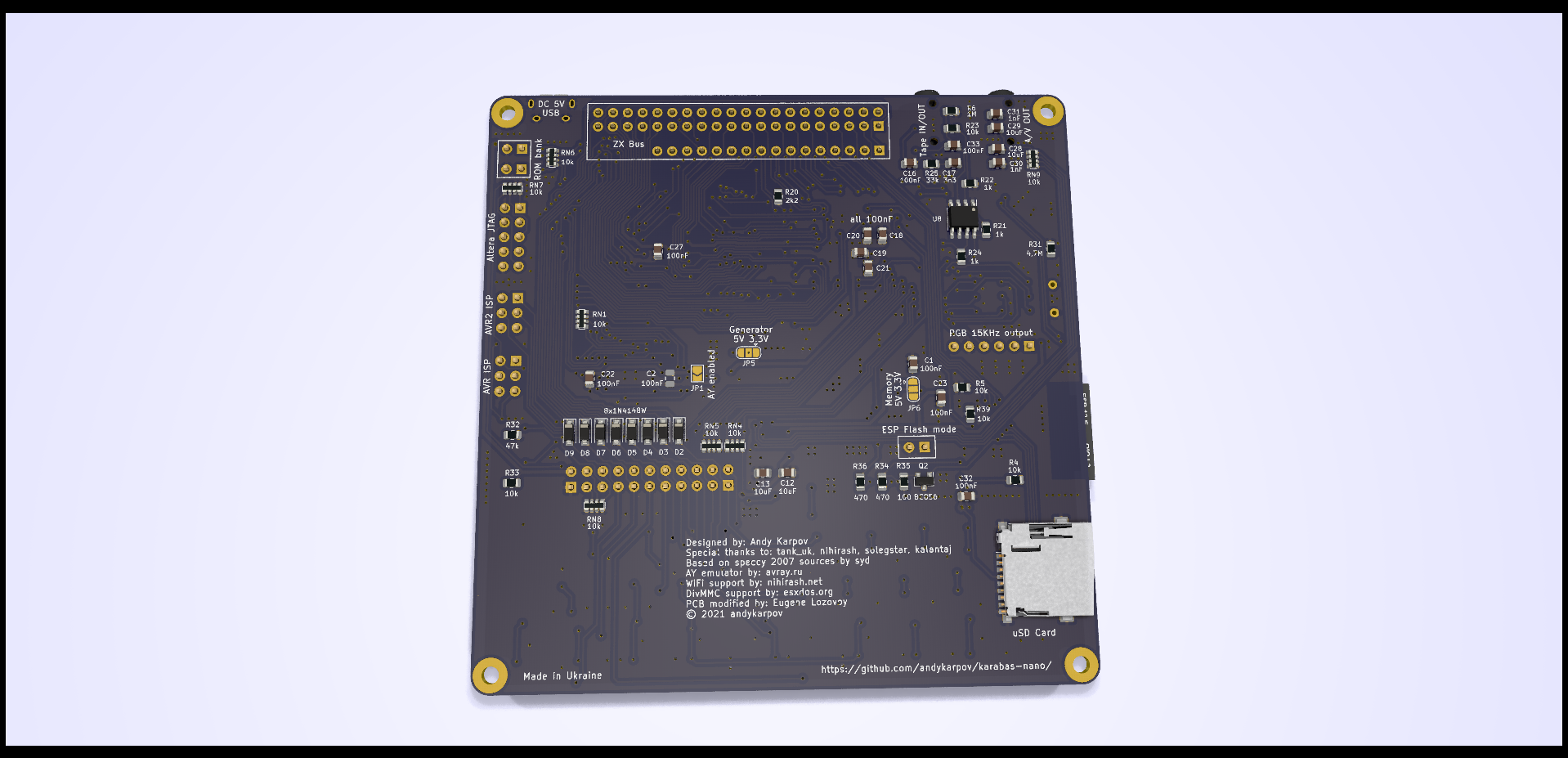

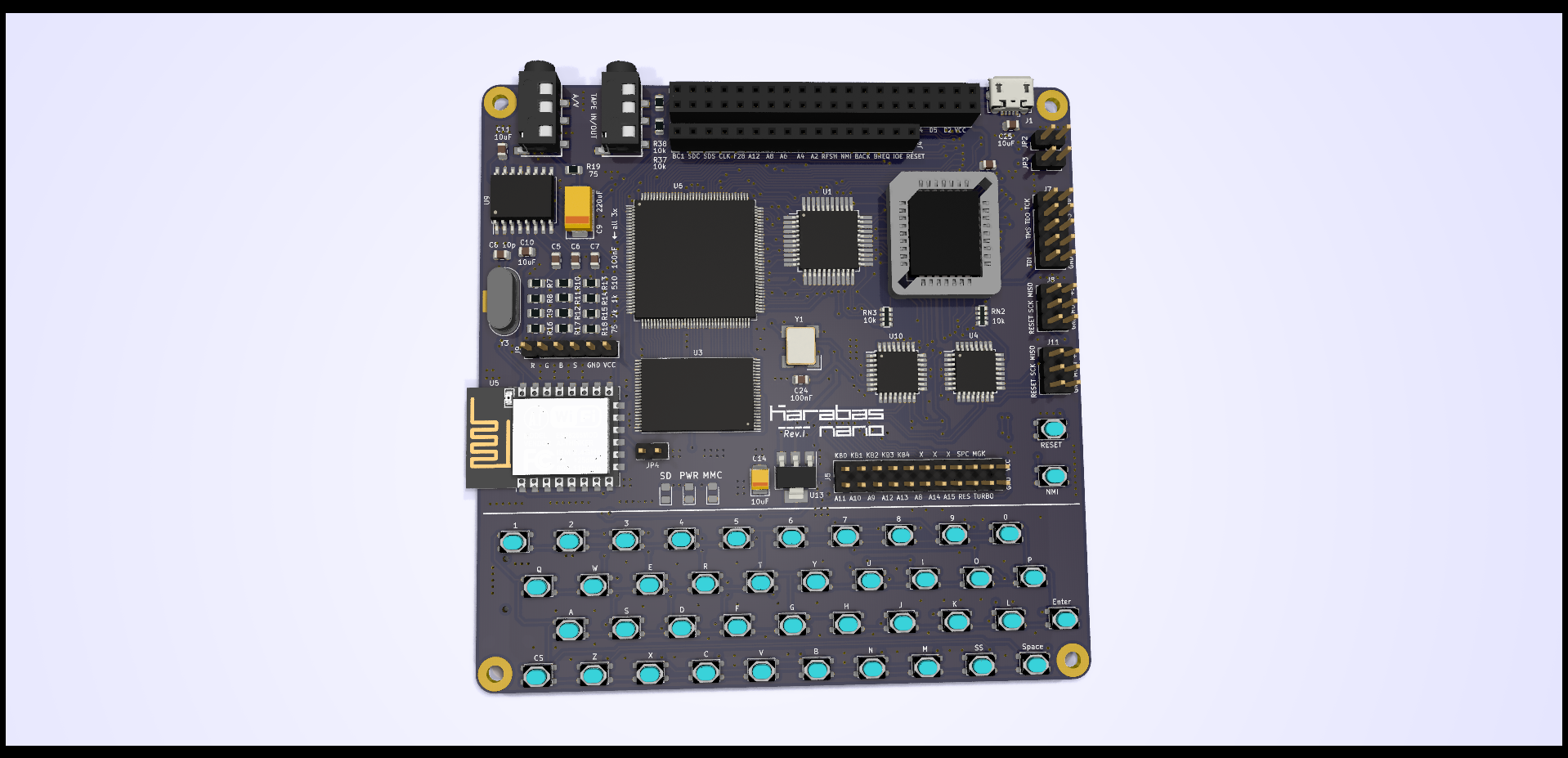

• Последняя ревизия: rev.I
• Лицензия: WTFPL

Дополнительная информация​

• ERRATA для PCB rev.A (на русском) — файл ERRATA_revA.md в репозитории
• ERRATA для PCB rev.B (на русском) — файл ERRATA_revB.md в репозитории
• Тема обсуждения проекта — ZX-PK.ru (актуальная ссылка на тему при её наличии)

Файлы для загрузки​

Полезные ссылки проекта:​

• Лицензия WTFPL — подробнее
• Donations (поддержка проекта) — https://www.paypal.com/donate/?business=VLPSW86UVSDYA&no_recurring=0&currency_code=USD
• Репозиторий проекта — GitHub
