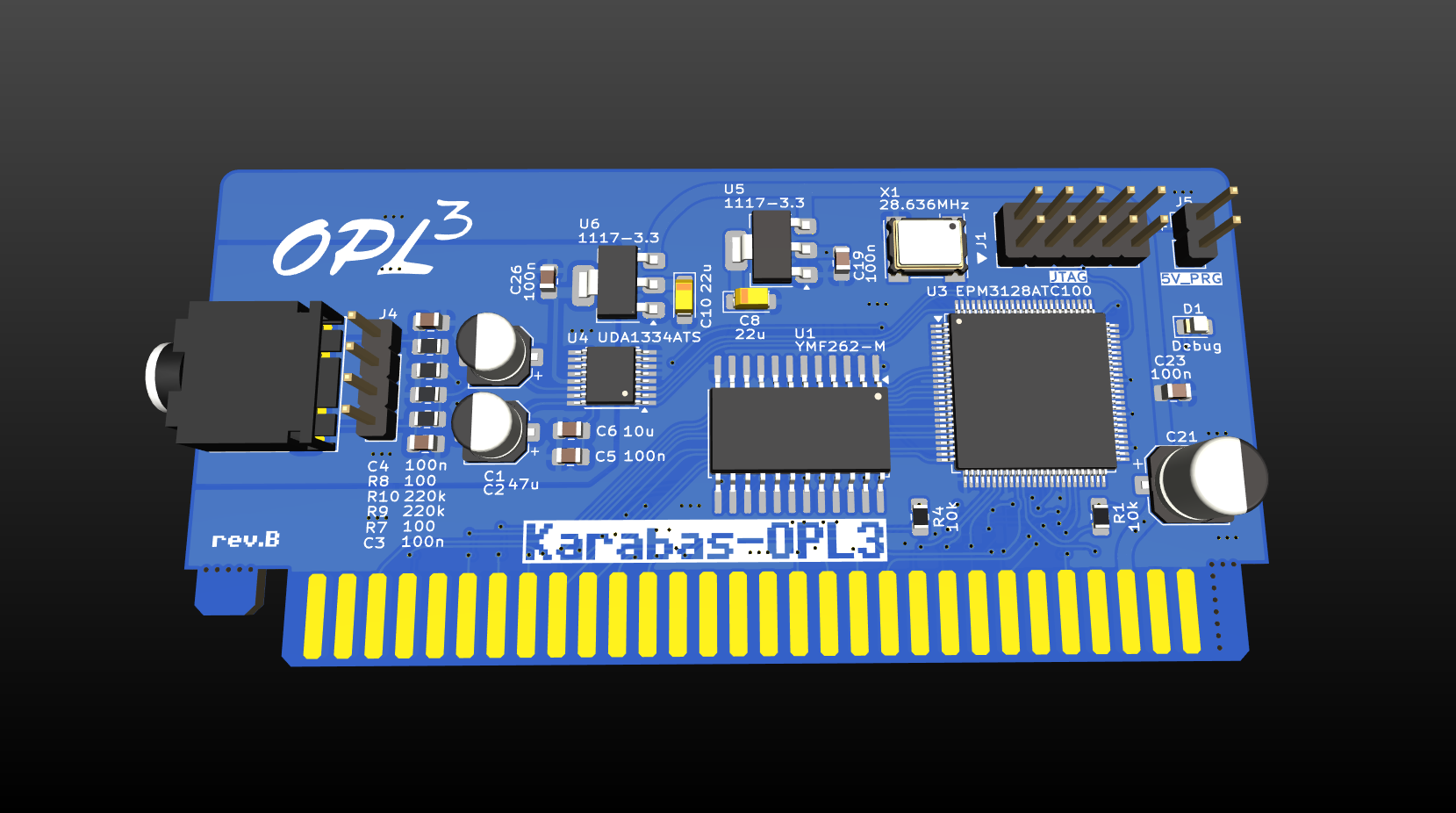

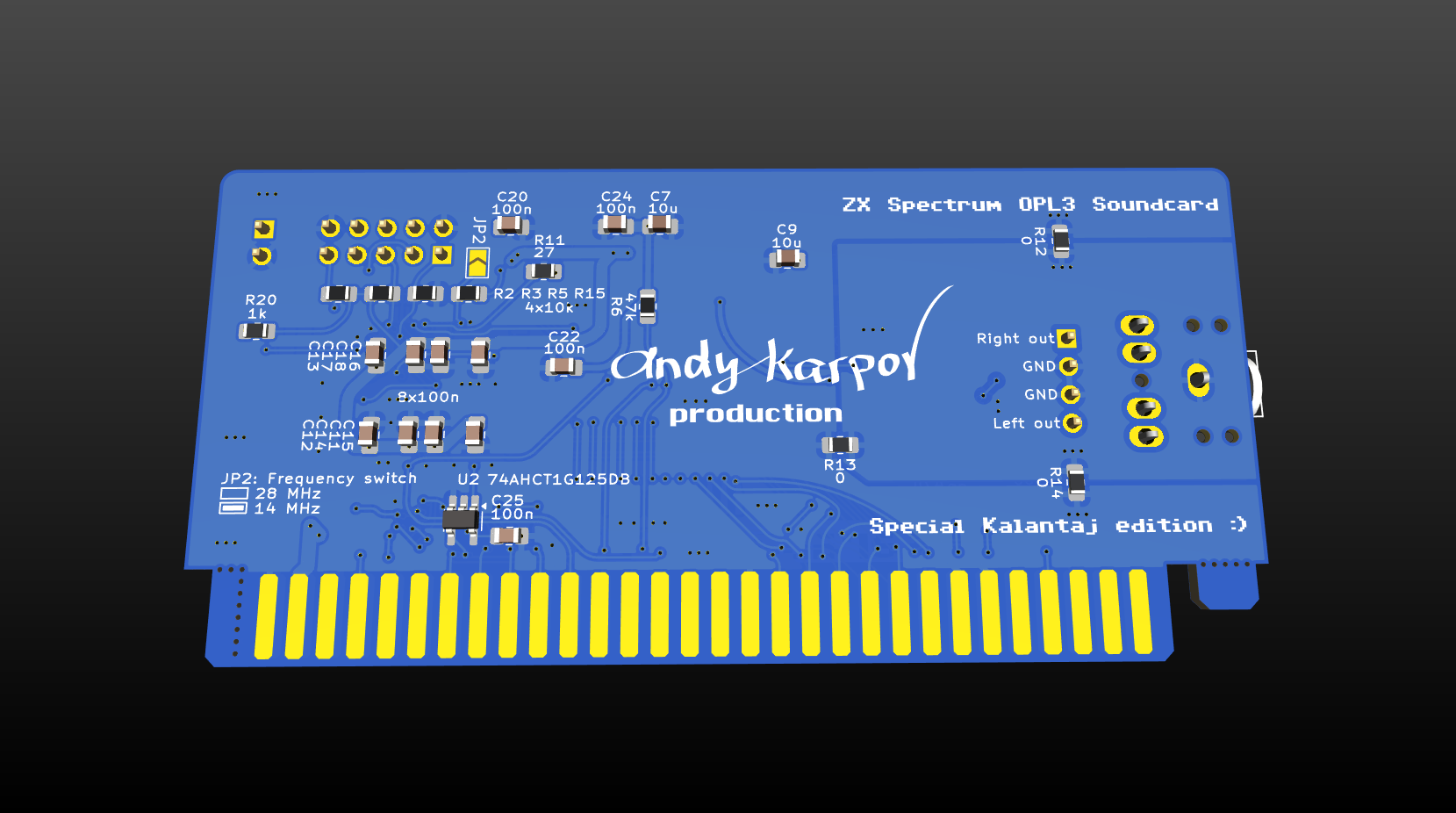

Karabas-OPL3 — это простая звуковая карта на базе микросхемы OPL3 (YMF-262-M) для ZX Spectrum-совместимых компьютеров с шиной NemoBus. Проект вдохновлён звуковой картой BomgeMoon.
Технические характеристики
| Компонент | Описание |
|---|---|
| Звуковой чип | OPL3 (YMF-262-M) |
| ЦАП | 16-битный UDA1334A |
| CPLD | EPM3128 |
| Размеры | Низкий профиль: 92×44 мм (стандартная) и 131×44 мм (версия XXL) |
| Питание | Только +5В |
История ревизий
| Ревизия | Изменения |
|---|---|
| Rev.A | Первый выпуск |
| Rev.B | Уменьшен размер PCB, удалён конфигурационный переключатель |
Связанные проекты
- BomgeMoon
- ZX-Multisound
- Turbo Sound FM
- ZXM-SoundCard
- ZXM-GeneralSound
- NeoGS
Файлы для загрузки
| Название файла / Папка | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| cpld (папка) | Исходные коды для CPLD | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| docs (папка) | Документация | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| pcb (папка) | Файлы печатной платы (KiCad) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все фото | Все фото находятся в одном архиве | Ссылка на Яндекс.Диск | |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
Полезные ссылки проекта:
- BomgeMoon — ссылка в репозитории
- ZX-Multisound — ссылка в репозитории
- Turbo Sound FM — ссылка в репозитории
- ZXM-SoundCard — ссылка в репозитории
- ZXM-GeneralSound — ссылка в репозитории
- NeoGS — ссылка в репозитории
- Репозиторий проекта — GitHub
