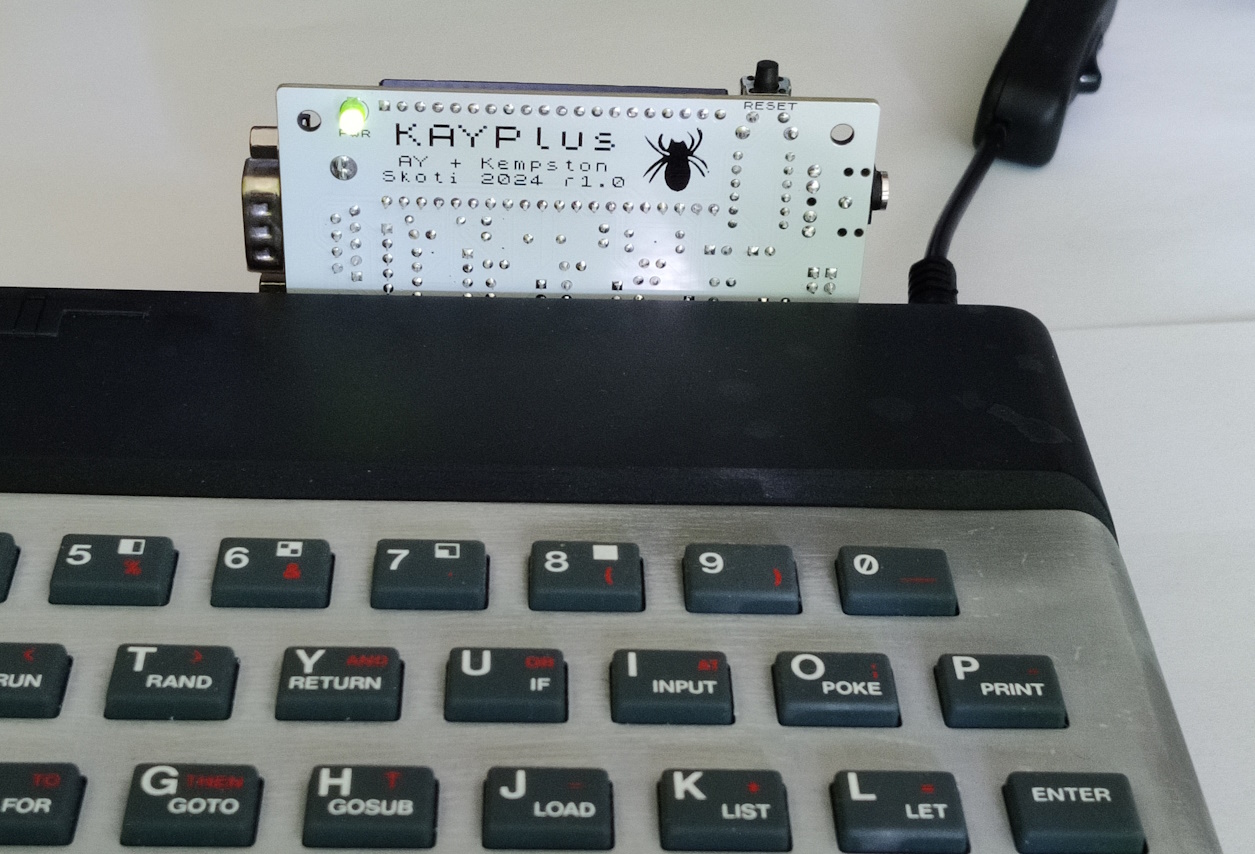

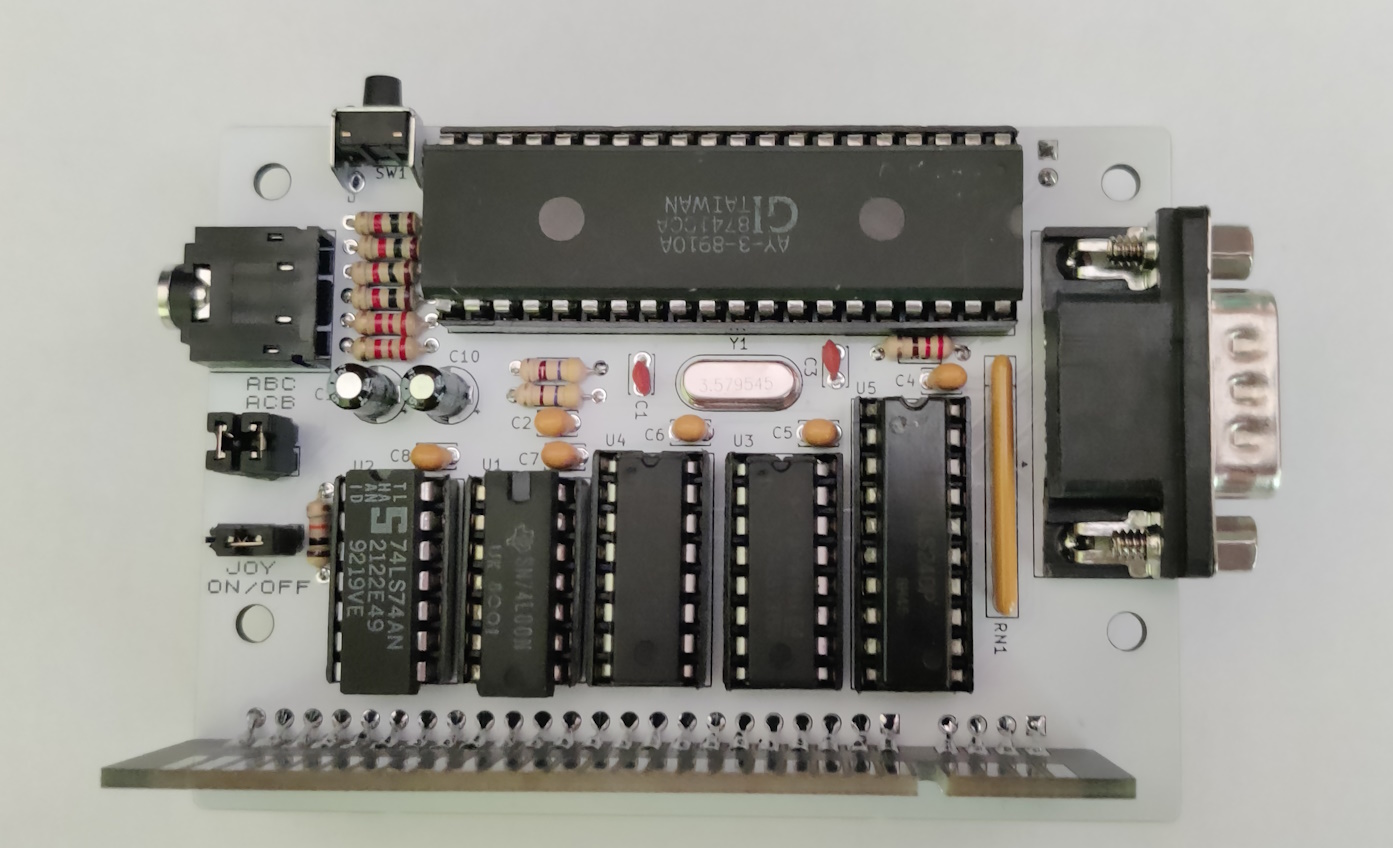

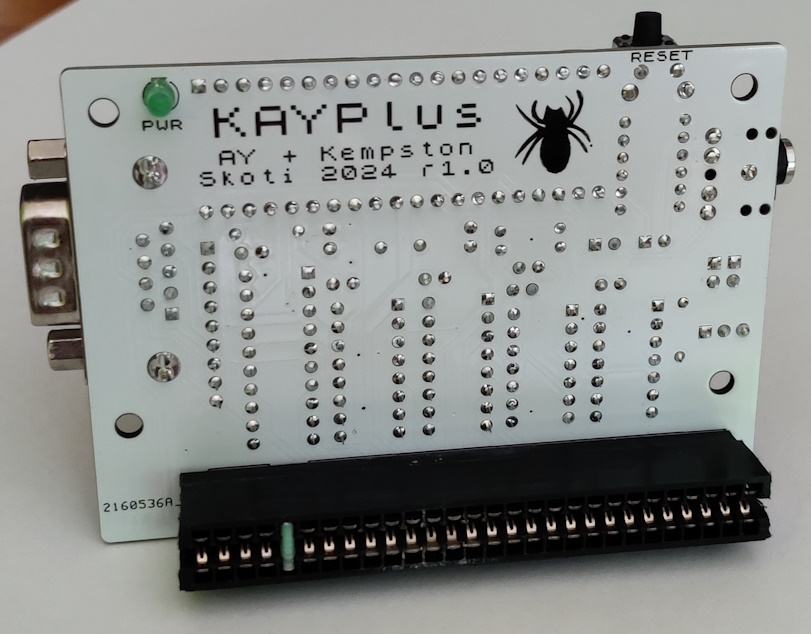

KAYPlus — это интерфейс для ZX Spectrum и совместимых компьютеров, объединяющий в себе функциональность звуковой карты и интерфейса джойстика в компактном вертикальном исполнении.
Файлы для загрузки
| Название файла / Папка | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| docs (папка) | Документация | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| gerbers (папка) | Gerber-файлы для изготовления печатной платы | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| photos (папка) | Фотографии интерфейса | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
Особенности интерфейса:
- Полный декодер порта Kempston
- Звуковые чипы: AY-3-8910 или YM2149F
- Встроенный тактовый генератор
- Выход: Стерео jack 3.5 мм
- Стандарт каналов: ABC/ACB (переключаемый)
- Интерфейс джойстика: Kempston standard
- Переключатель Kempston On/Off (особенно полезен для Timex компьютеров)
- Кнопка сброса (Reset)
- Сквозной интерфейс (Through Interface) — для подключения дополнительных устройств
- Конструкция: Вертикальный монтаж
Полезные ссылки проекта:
- Репозиторий проекта — GitHub
