Leningrad-2-48k — современная ревизия (2025) культового советского клона ZX Spectrum

Обзор Обсуждение







Leningrad-2-48k — это модернизированная версия легендарного советского клона ZX Spectrum «Ленинград-2». Проект представляет собой обновлённую схему и печатную плату (ревизия 2025 года) с интегрированным конвертером RGB2VGA/HDMI (от AlexEkb), звуковым чипом AY-3-8910 и переходниками на шины Nemo-Bus и ZX-Bus.

Историческая справка​

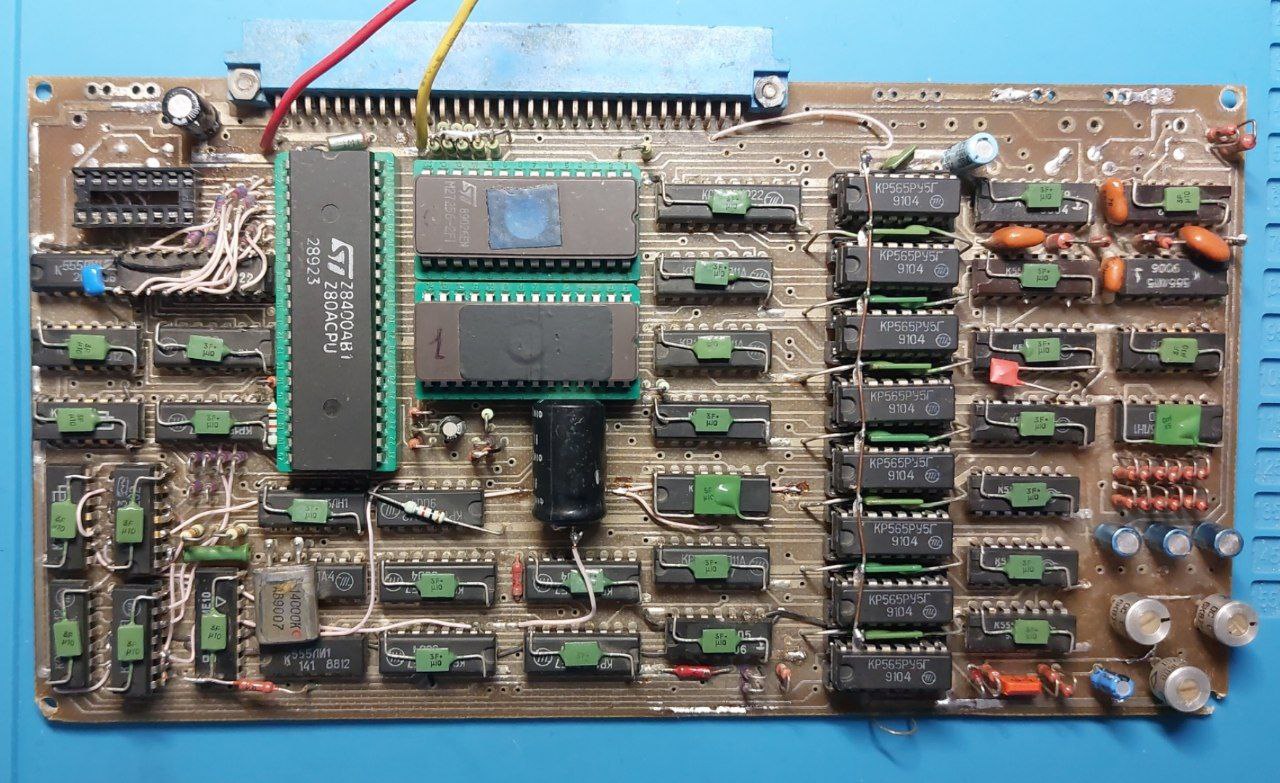

«Ленинград-2» — это бытовой персональный компьютер, совместимый с ZX Spectrum, созданный в 1989 году как дальнейшее развитие популярной модели «Ленинград». Сохранил простоту схемотехники, лёгкость сборки и настройки. Компьютер построен на базе процессора Z80 с 48 КБ оперативной памяти на микросхемах РУ5. «Ленинград-2» стал одним из самых массовых клонов ZX Spectrum в бывшем СССР благодаря возможности собрать его самостоятельно из доступных радиодеталей.

История создания данной ревизии​

ЭтапОписание
ВдохновениеАвтор решил переразвести плату «Ленинград-2» под новые реалии, заложив возможность расширения, чтобы в будущем не резать и не использовать МГТФ.

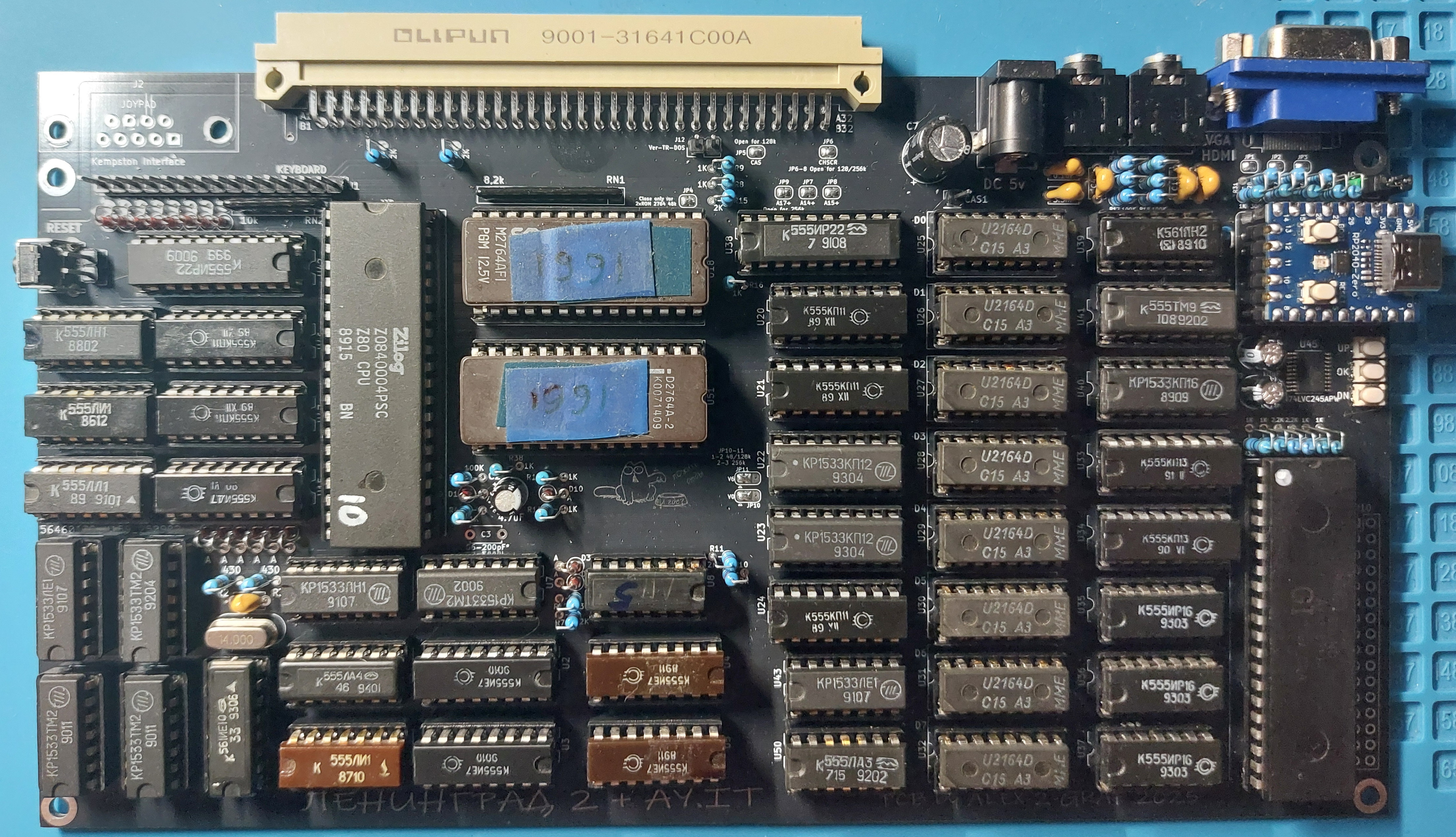

Результат«Ленинград 2 2025» — на плате размещены конвертер ZX_RGBI2VGA-HDMI (от AlexEkb) и музыкальный процессор AY-3-8910, а также мелкие доработки для расширений.

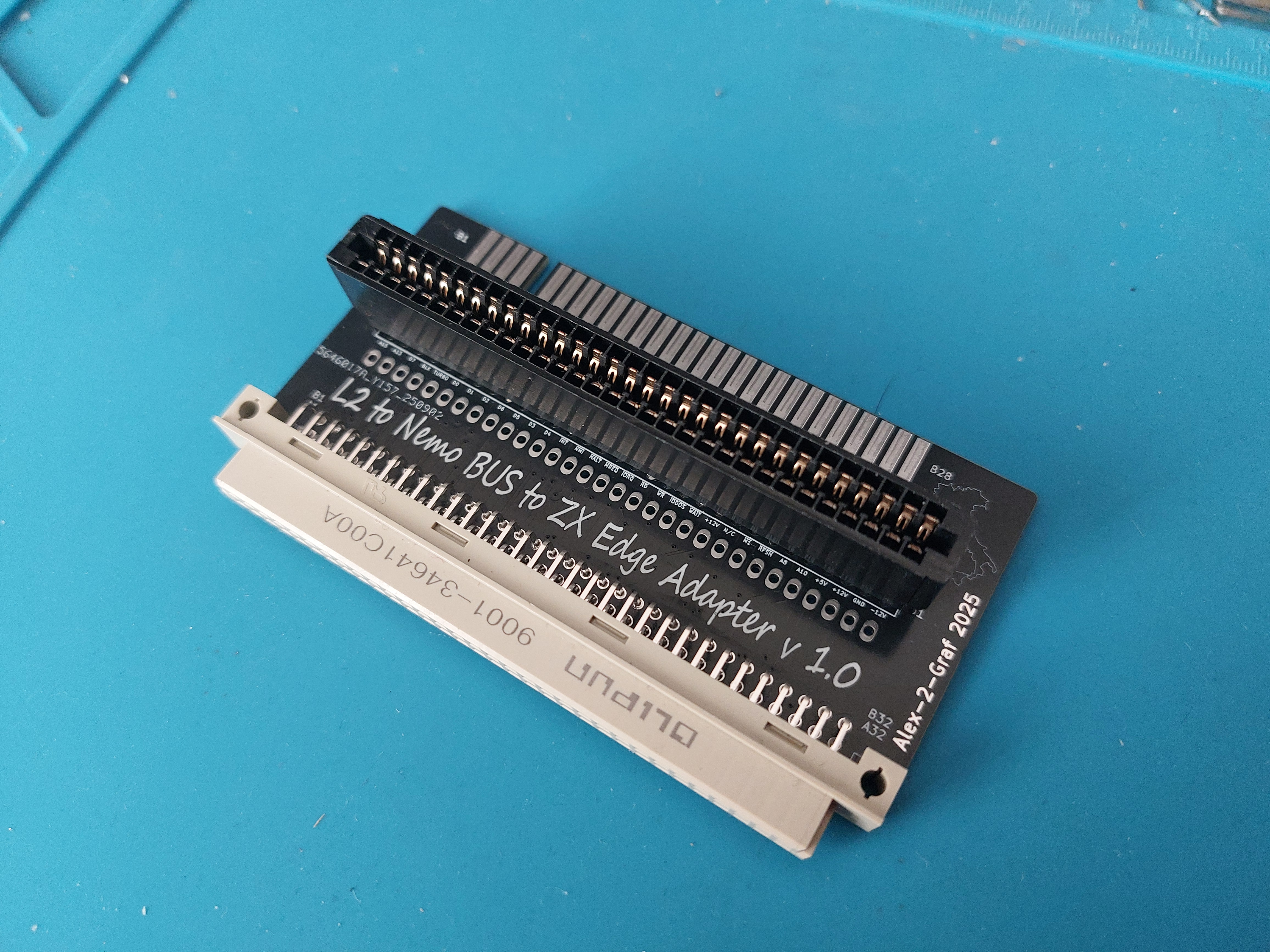

ПереходникиСозданы переходники на Nemo-Bus и ZX-Bus, позволяющие подключать различные платы расширения (например, Космо Карту от Игоря ZXKM).
Ревизия 1.01После обкатки и незначительных косметических доработок.
Ревизия 1.02Учтены некоторые пожелания, ошибок не выявлено.

Настройка перемычек​

ПеремычкаНазначение
JP1, JP2, JP3Замыкаются при установке VGA-разъёма. При установке HDMI замыкать не надо (резисторы R24–31 заменяются на 270 Ом)
J9Снятие питания с RP2040-Zero при перепрошивке
JP4Замыкается в случае установки двух ПЗУ 2764
JP5–JP9Запаиваются все — для будущих расширений памяти
JP10, JP11Запаиваются с левой стороны. Перепаиваются только для расширения до 256 КБ на 41256 (РУ7)
J12Выбор прошивки БДИ (при установке 27256 с двумя версиями TR-DOS)
Пин CAS1Необходим для расширения до 128 КБ двумя линейками 4164 (РУ5)

Программное обеспечение​

КомпонентОписаниеСсылка
ПЗУВыбор и настройка ПЗУПапка ROM
VGAНастройка конвертераПапка VGA

Рекомендуемые аксессуары​

  • BDI-TR-DOS
  • DivMMC
  • Memory Expansions and AY/TS
  • LGT-Turbo-Sound-emulator
  • ZX-EQ Nemo-bus Edition

Файлы для загрузки​

Название файла / ПапкаОписаниеGitHubYandex.Диск
Export (папка)Экспортированные файлы (PDF, схемы)Ссылка на GitHubСсылка на Яндекс.Диск
Foto (папка)Фотографии плат и устройствСсылка на GitHubСсылка на Яндекс.Диск
Gerber (папка)Gerber-файлы для производства плат (ревизии 1.01, 1.02, переходники)Ссылка на GitHubСсылка на Яндекс.Диск
Jumpers (папка)Информация о перемычкахСсылка на GitHubСсылка на Яндекс.Диск
ROM (папка)Прошивки ПЗУ для проектаСсылка на GitHubСсылка на Яндекс.Диск
Sources (папка)Исходные файлы проекта (KiCad)Ссылка на GitHubСсылка на Яндекс.Диск
VGA (папка)Прошивка и настройка конвертера VGAСсылка на GitHubСсылка на Яндекс.Диск
Скачать все файлыВсе файлы находятся в одном архивеСсылка на GitHubСсылка на Яндекс.Диск

Полезные ссылки проекта:​

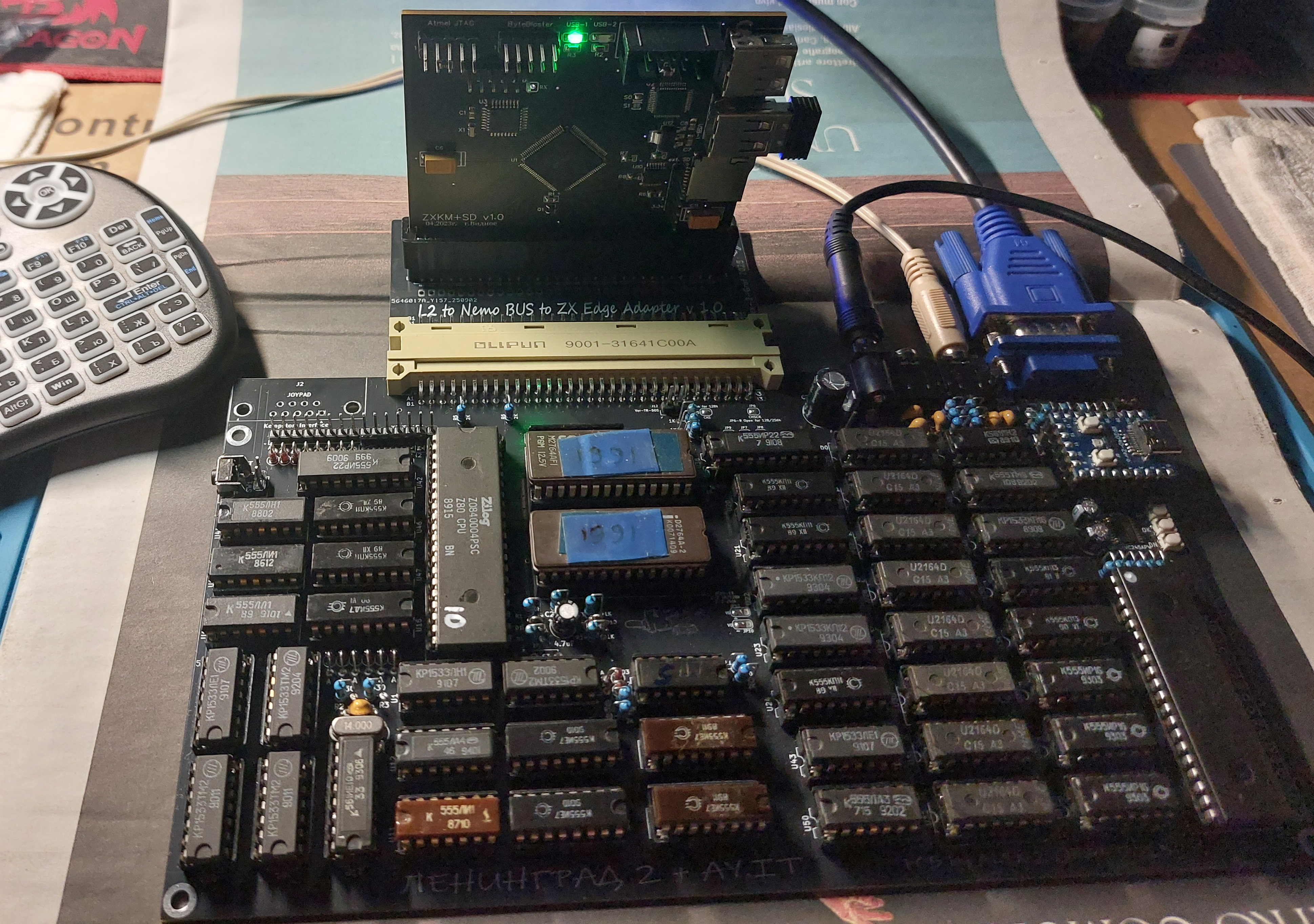

  • L2_1.00+KK.jpg
    37.1 КБ · Просмотры: 39
