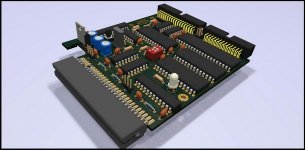

Opus Discovery mini-clone — это клон дискового интерфейса Opus Discovery для ZX Spectrum, выполненный в KiCad. Цель проекта — создать плату размером менее 10×10 см, что делает её очень дешёвой в производстве.
Файлы для загрузки
| Название файла / Папка | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| gals (папка) | Файлы прошивок для GAL (уравнения) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| roms (папка) | Образы ПЗУ (оригинальное ПЗУ, Quickdos и готовый файл для 28C256) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| opusdiscovery.kicad_pcb | Файл печатной платы KiCad | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| opusdiscovery.kicad_sch | Принципиальная схема KiCad | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| opusdiscovery.pdf | Схема в формате PDF | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
ПРЕДУПРЕЖДЕНИЕ: ЭТО РАБОТА В ПРОЦЕССЕ (WORK IN PROGRESS) — НЕ ТЕСТИРОВАЛОСЬ Лицензия: GPL Version 3
Преимущества перед оригиналом
- 4 банка ПЗУ — переключение между оригинальным ПЗУ и Quickdos с помощью DIP-переключателей. В папке roms можно найти образы по отдельности и один файл, готовый для записи во flashrom 28C256.
- Исправление для +2A/+3 — возможность использования в любом ZX Spectrum (выбор перемычками). Совместимость с +2A/+3 пока не тестировалась.
- Кнопка сброса (Reset Button)
- Возможность использования прямого и перекрёстного шлейфа дисковода, а также инвертирование Drive 1 и Drive 2 (полезно для Gotek + реальный дисковод). При использовании плоского (прямого) шлейфа можно использовать до 4 дисководов.
Полезные ссылки проекта:
- Лицензия GPL v3 — https://www.gnu.org/licenses/gpl-3.0.html
- Репозиторий проекта — GitHub
