Pentagon-128 Slim — компактная ревизия 2024 года культового клона ZX Spectrum

Pentagon-128 Slim — это новая ревизия 2024 года одного из самых популярных отечественных клонов ZX Spectrum — Pentagon-128. Проект представляет собой полностью переработанную компактную плату с современными разъёмами и улучшенной конструкцией «сэндвич» (основная плата + плата клавиатуры).

Немного истории​

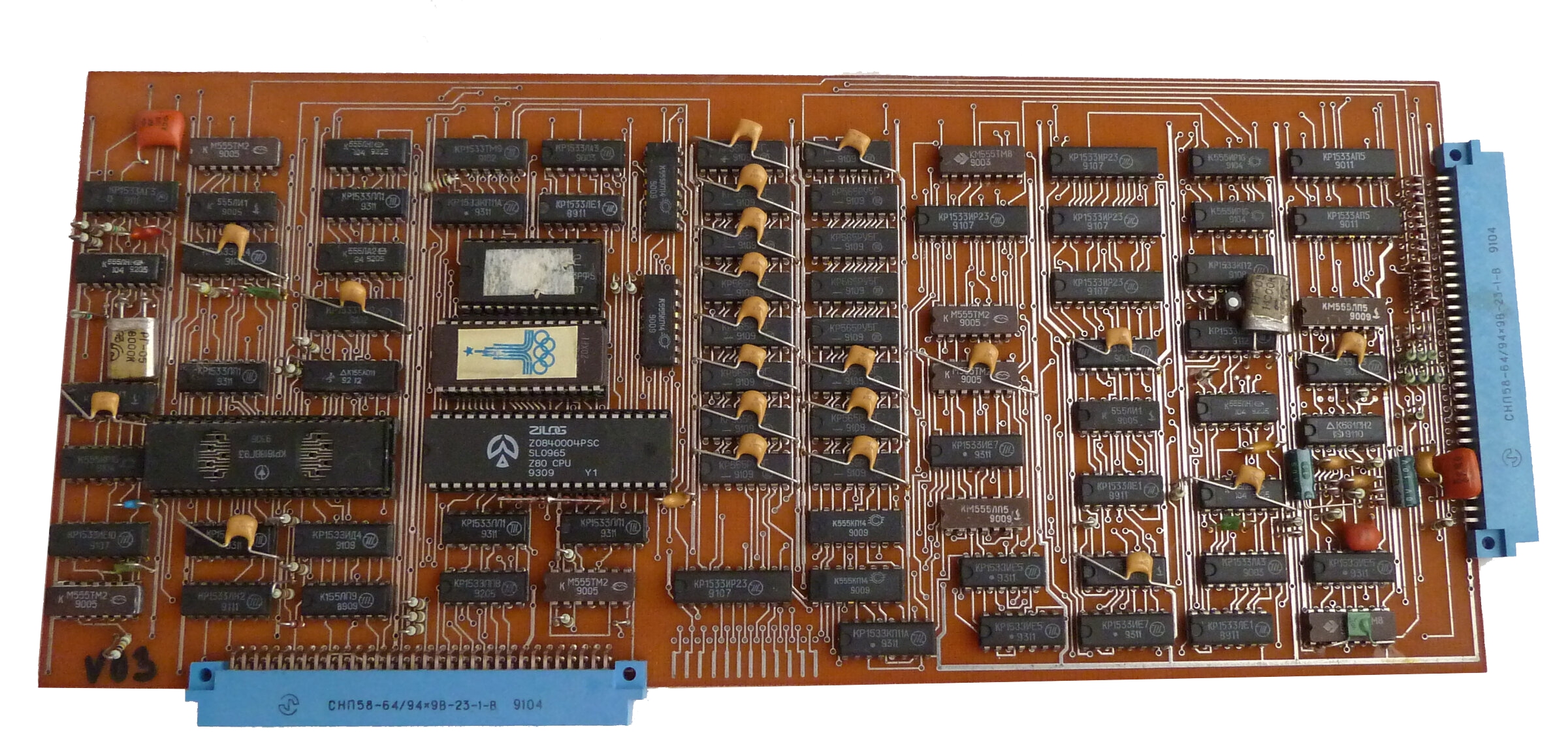

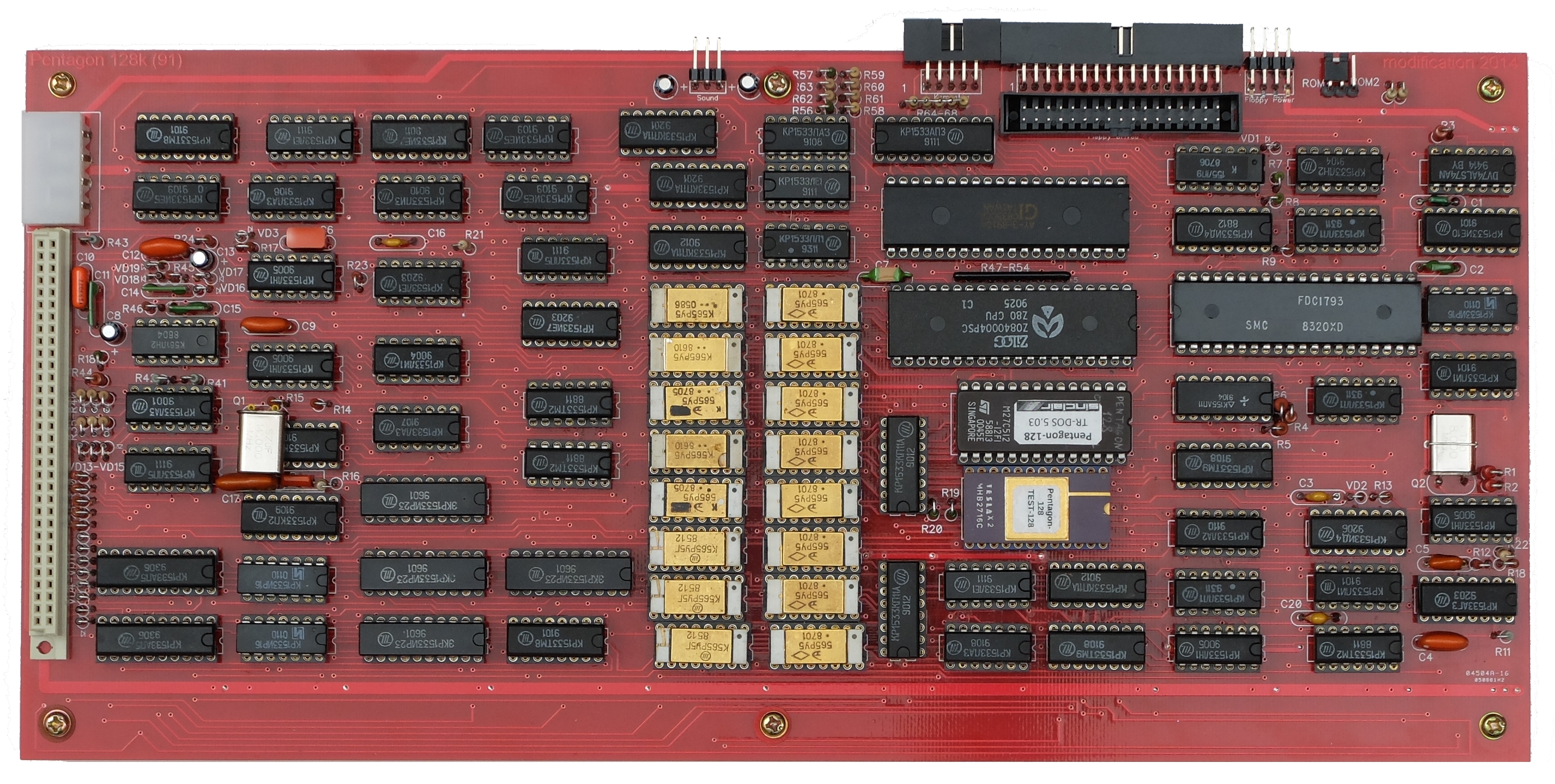

Pentagon-128 был создан в 1991 году и быстро завоевал популярность благодаря отсутствию дефицитных деталей, доступности схемы, обилию программного обеспечения и игр. Позднее были добавлены музыкальный процессор AY-3-8910 и Kempston джойстик. Практически все модификации имели одну и ту же габаритную разводку платы с широким боковым разъёмом и без крепёжных отверстий. В 2010 и 2014 годах появились обновлённые платы с интегрированными AY и Kempston, но они сохранили крупный разъём и другие недостатки.

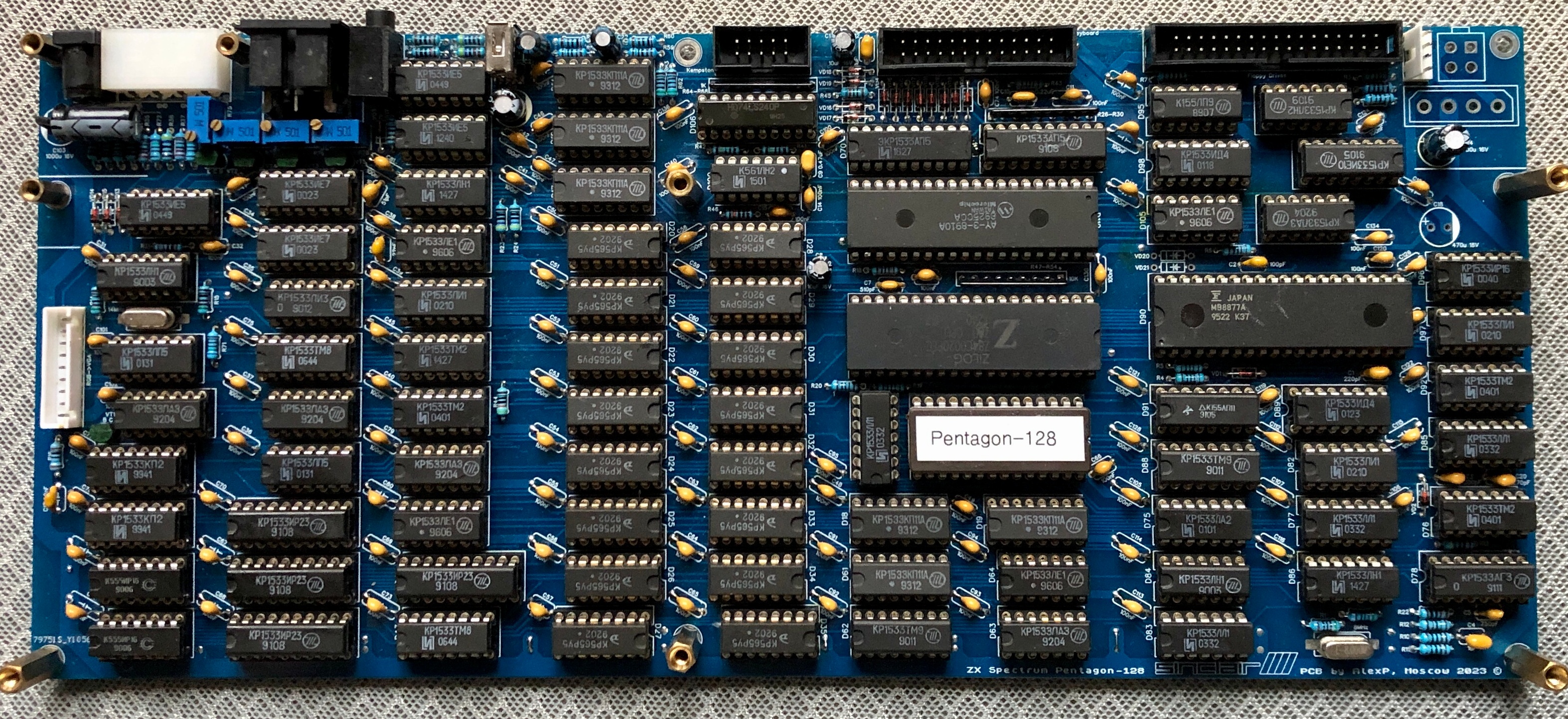

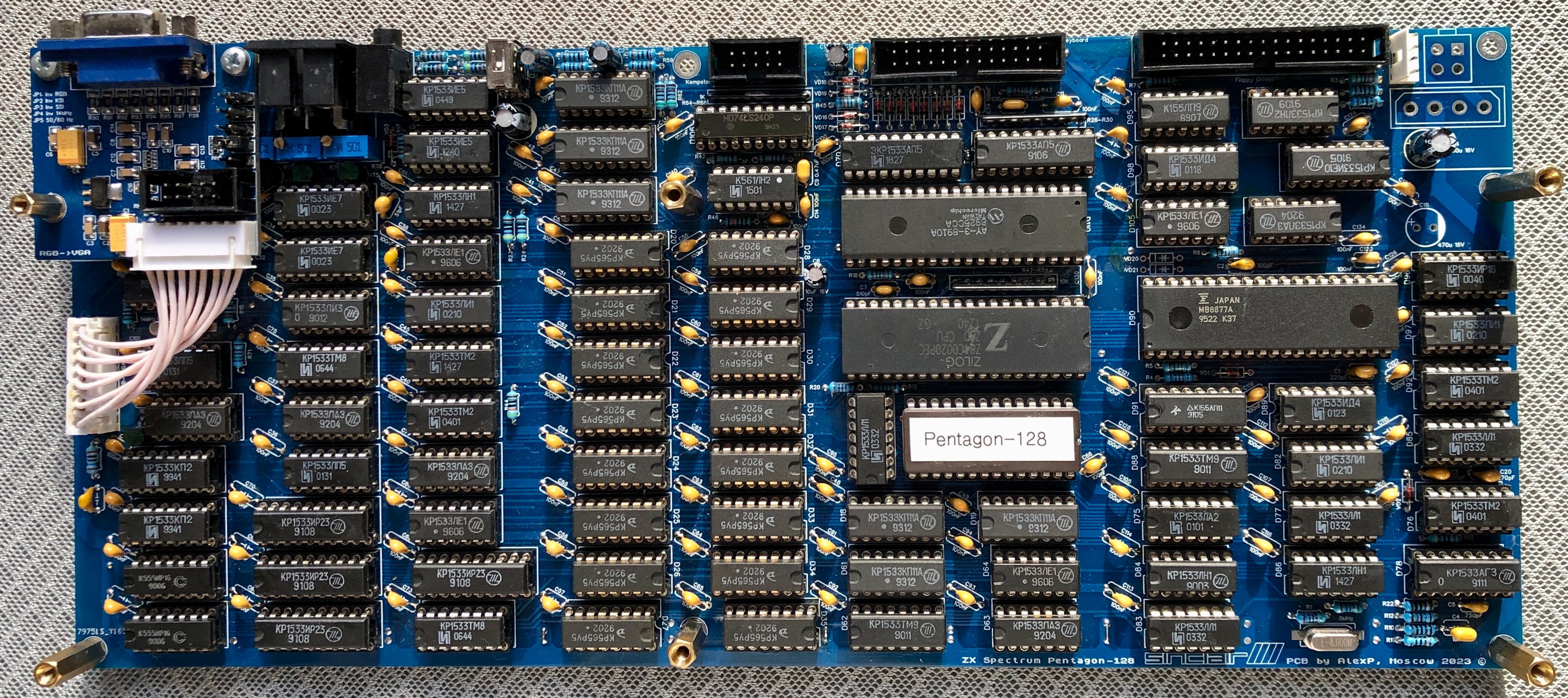

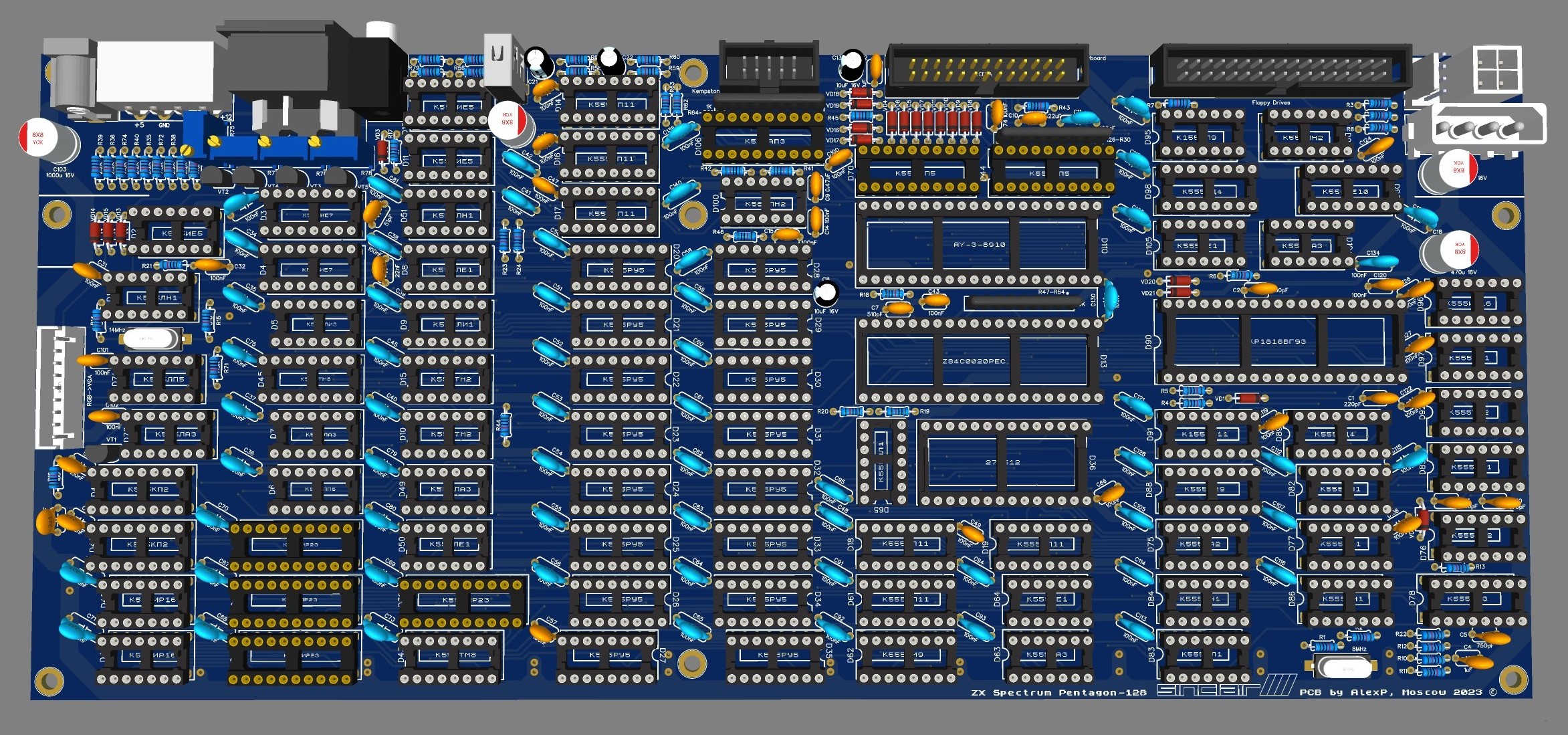

Новая плата 2023 года​

В 2023 году завершена работа над новой конструкцией:

• Плата полностью переразведена — избавлена от огромного бокового разъёма, сделана максимально компактной.
• Применены современные доступные разъёмы и комплектующие.
• Учтены конструктивные недоработки прежних версий (МГТФ больше не нужен).

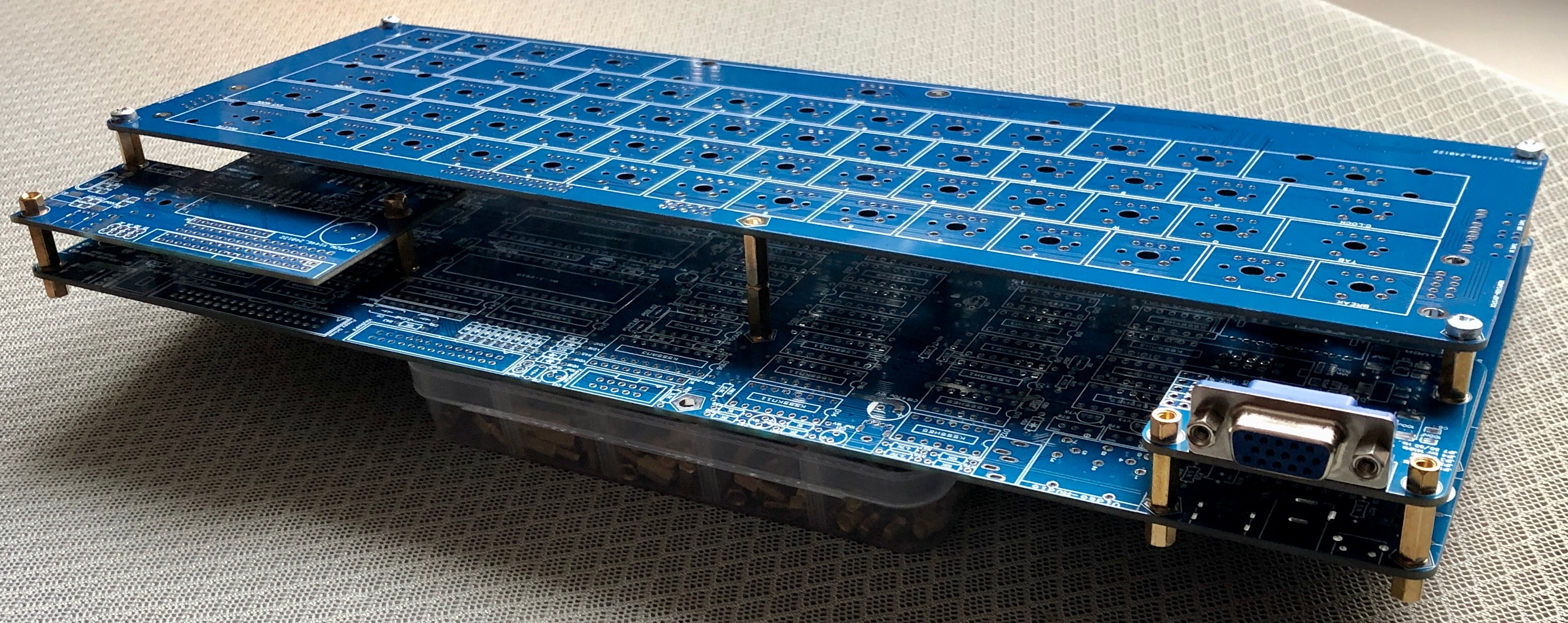

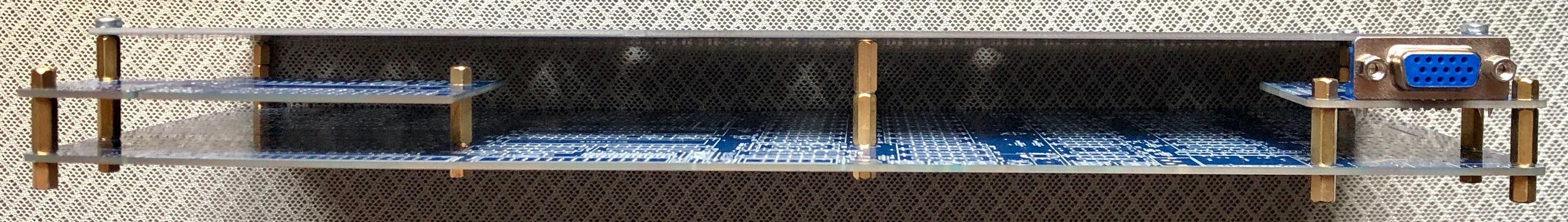

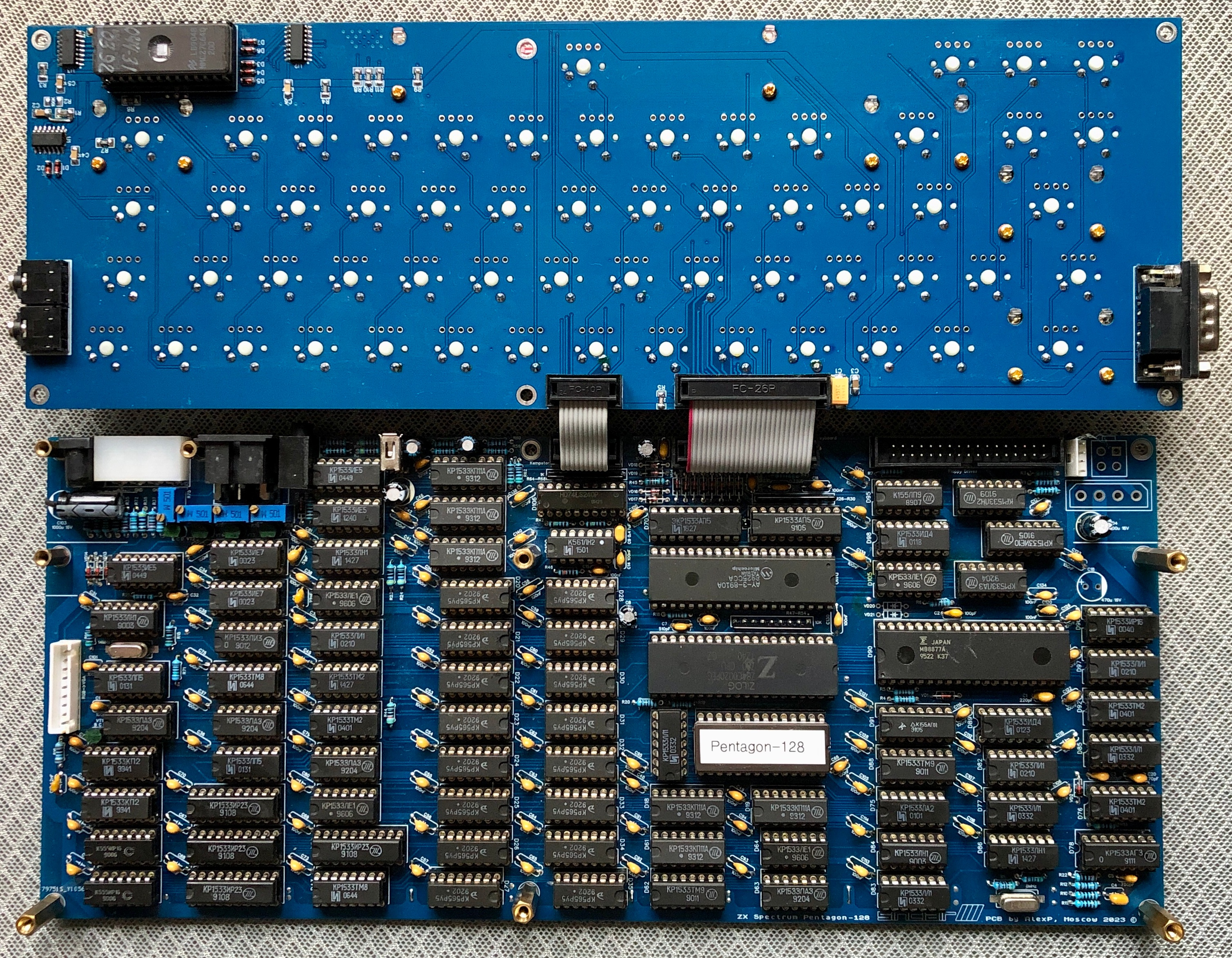

• Разработана «сэндвич»-конструкция: основная плата + плата клавиатуры с дополнительными клавишами, которая устанавливается сверху на стойках.
• Между платами размещаются дополнительные платы (конвертер RGB→VGA, эмулятор дисковода Gotek Slim).

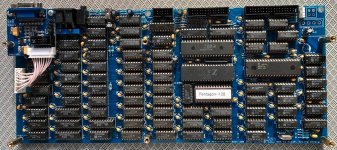

Первая ревизия (2023): изготовлено и отправлено 15 плат — все успешно собраны и запущены.

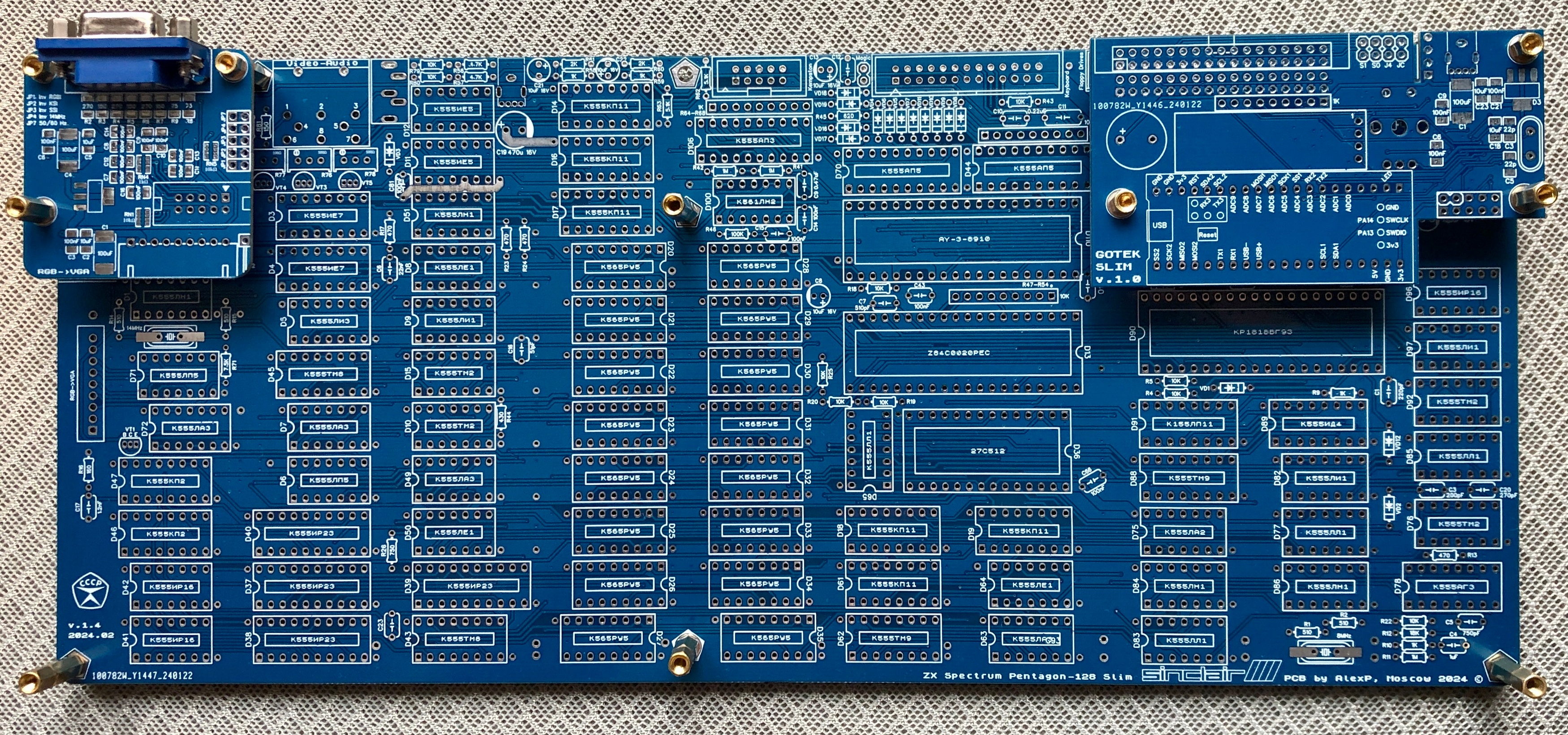

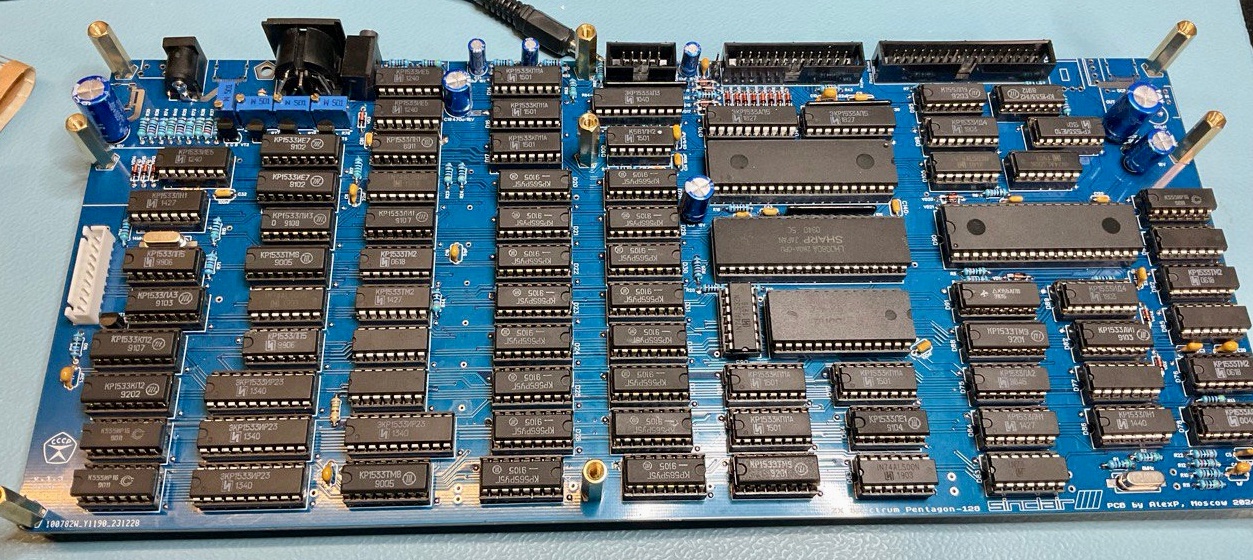

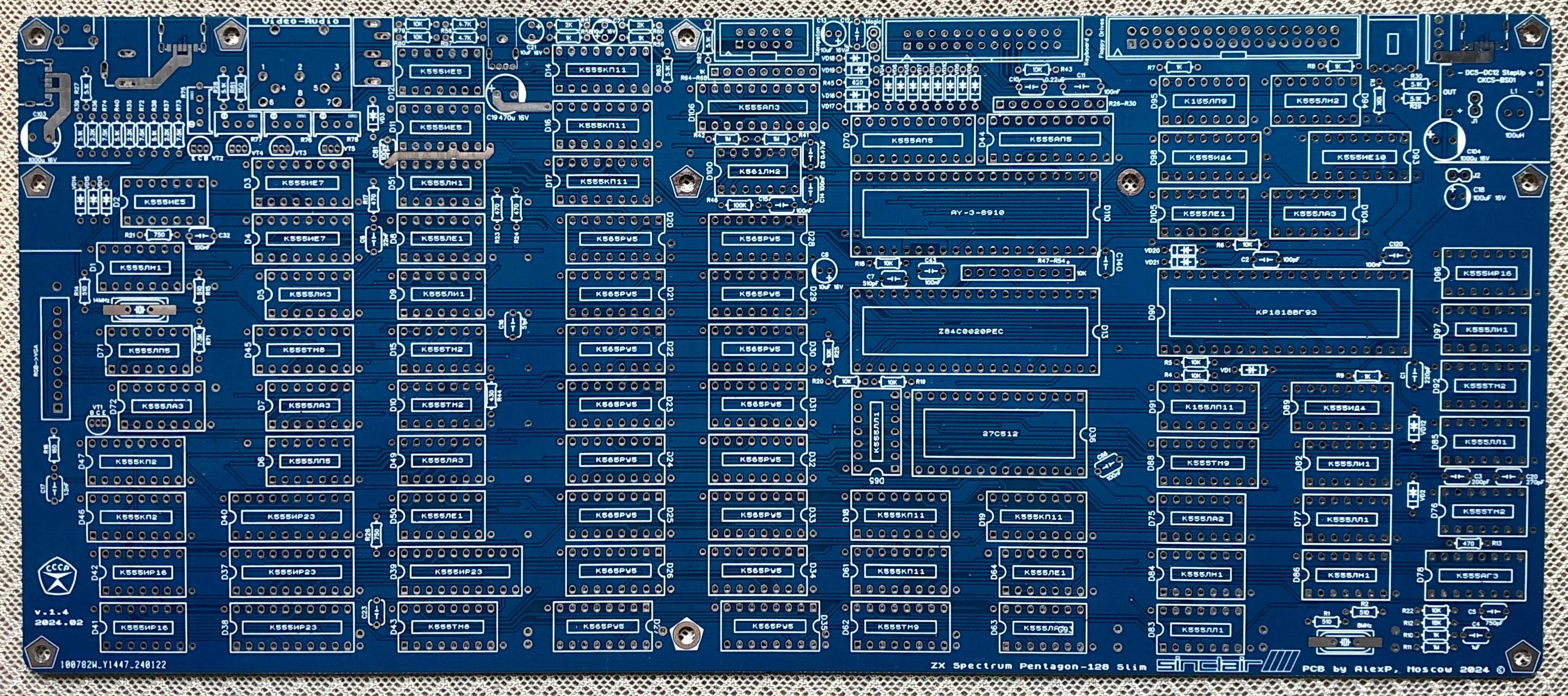

Текущая ревизия 2024 (v.1.4)​

В начале 2024 года выпущена ревизия v.1.4 с дополнениями, сделавшими плату ещё более универсальной и функциональной. Собраны первые 5 экземпляров.

Отличительные особенности конструкции:

• Компактный форм-фактор 312×135 мм, 9 крепёжных отверстий.
• Все разъёмы вынесены на тыльную сторону — МГТФ больше нет.
• Недорогие, легко приобретаемые комплектующие и современные разъёмы (с Алиэкспресс).
• Питание через разъёмы нескольких типов: MOLEX IDE (убран в v.1.4), DC-005, USB-C (слева и справа) — устанавливается там, где удобно.
• Питание 3.5" дисковода (или Gotek) подаётся прямо с платы.
• Разъёмы входа/выхода на магнитофон и Kempston джойстика вынесены на плату клавиатуры и подключаются ленточным кабелем к IDC-26 и IDC-10 (аккуратно, без МГТФ).
• Стереозвук: через DIN-8 (на телевизор) и через 3.5 мм Mini Jack (при подключении Jack звук на DIN-8 автоматически отключается).
• Выходные транзисторные каскады RGB с подстроечными резисторами.
• Разъём XH-9A для подключения конвертера RGB→VGA.
• Все резисторы и диоды установлены горизонтально.
• Широкие шины питания и обилие блокировочных конденсаторов гарантируют стабильную работу.
• Плата не содержит ошибок — при исправных деталях работает сразу.

Изменения и дополнения ревизии 2024 v.1.4​

• Возможность установки микросхем КР565РУ7 (41256) вместо штатных РУ5 (4164) с выбором конфигурации (16× РУ5, 8× РУ7, 16× РУ7) через solder-джамперы.
• Установлена кнопка Reset.
• Убран разъём MOLEX IDE, добавлены USB TYPE-C с левой и правой стороны.
• Добавлен ещё один горизонтальный разъём питания дисковода.
• На контроллер ВГ93 (MB8877A) заведён сигнал системного сброса.
• Возможность установки RC-цепочки для устранения сдвига бордера на 1 пиксель.

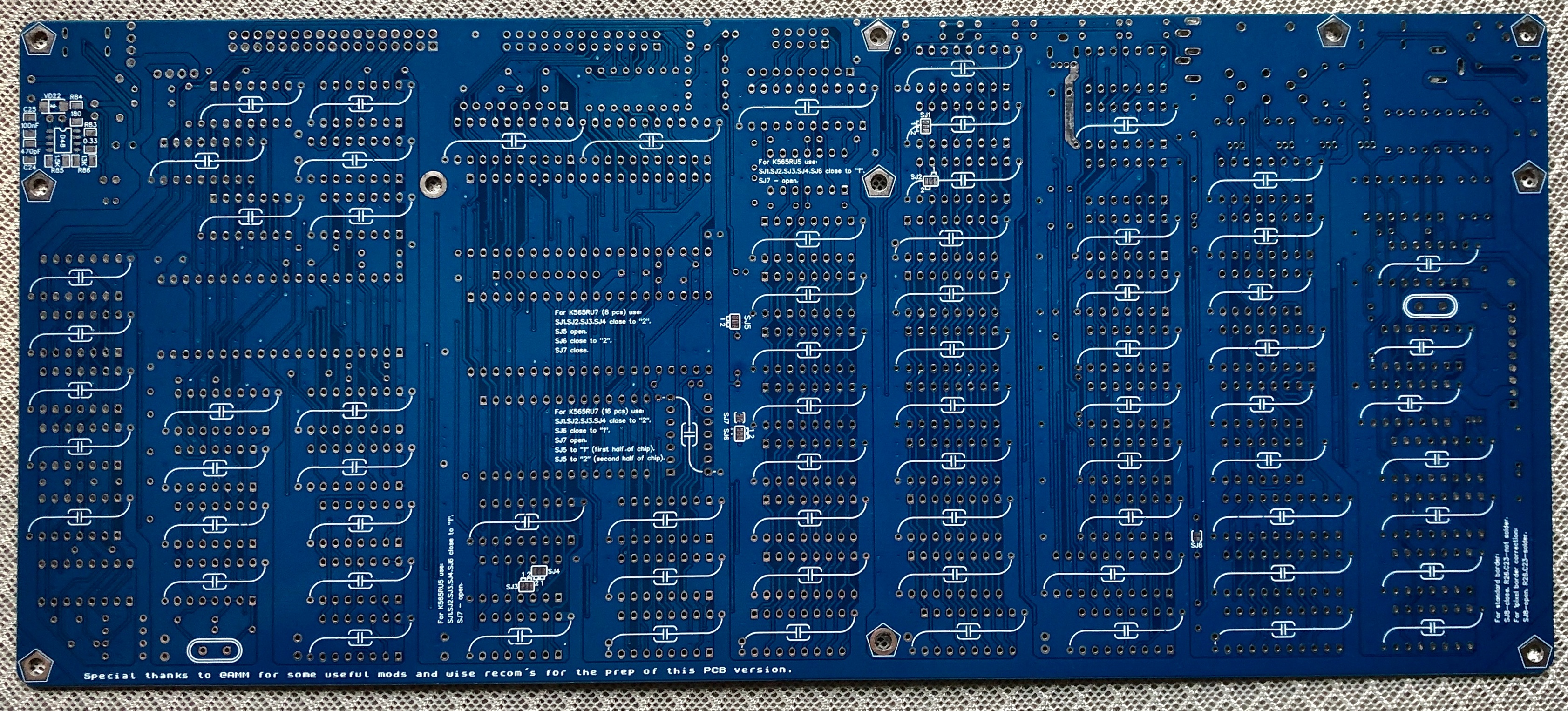

• На оборотной стороне разведён конвертер +5В → +12В для питания ВГ93.
• Возможность установки готового DC-DC STEP-UP конвертера (CKCS-BS01).
• Добавлено крепёжное отверстие для фиксации платы Gotek Slim.

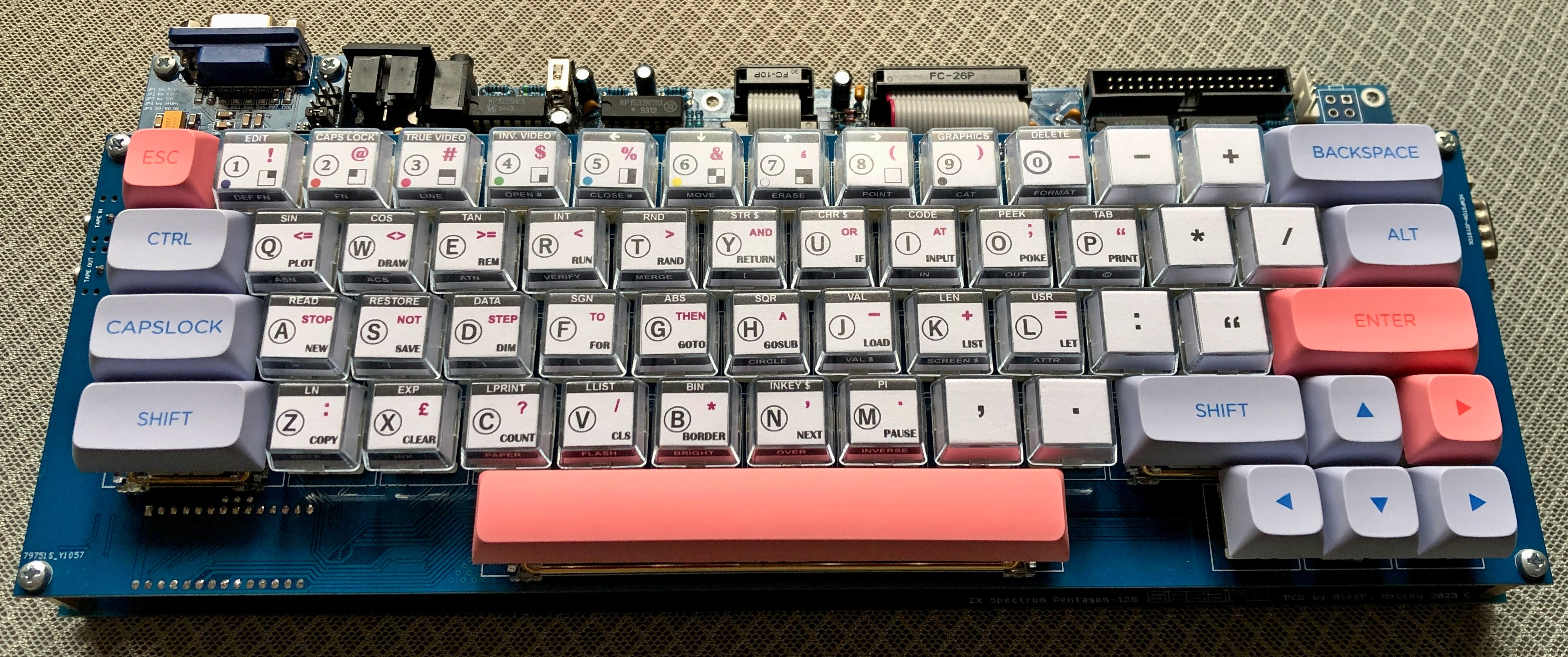

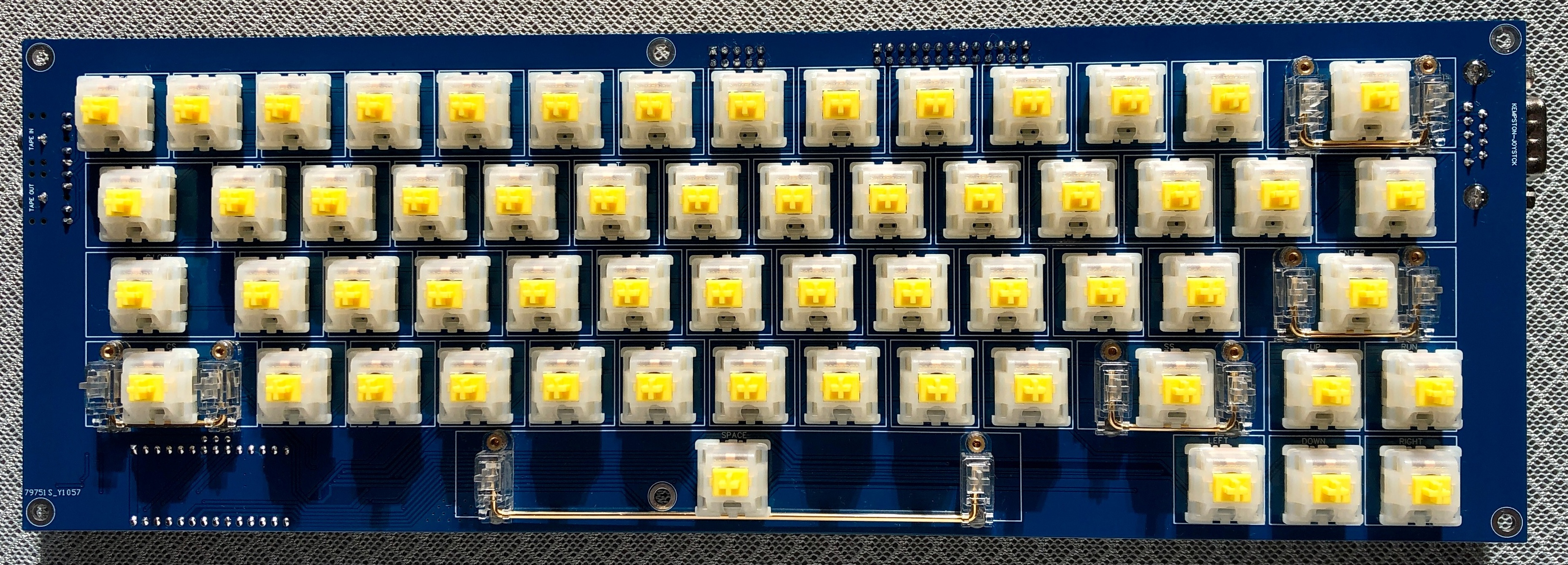

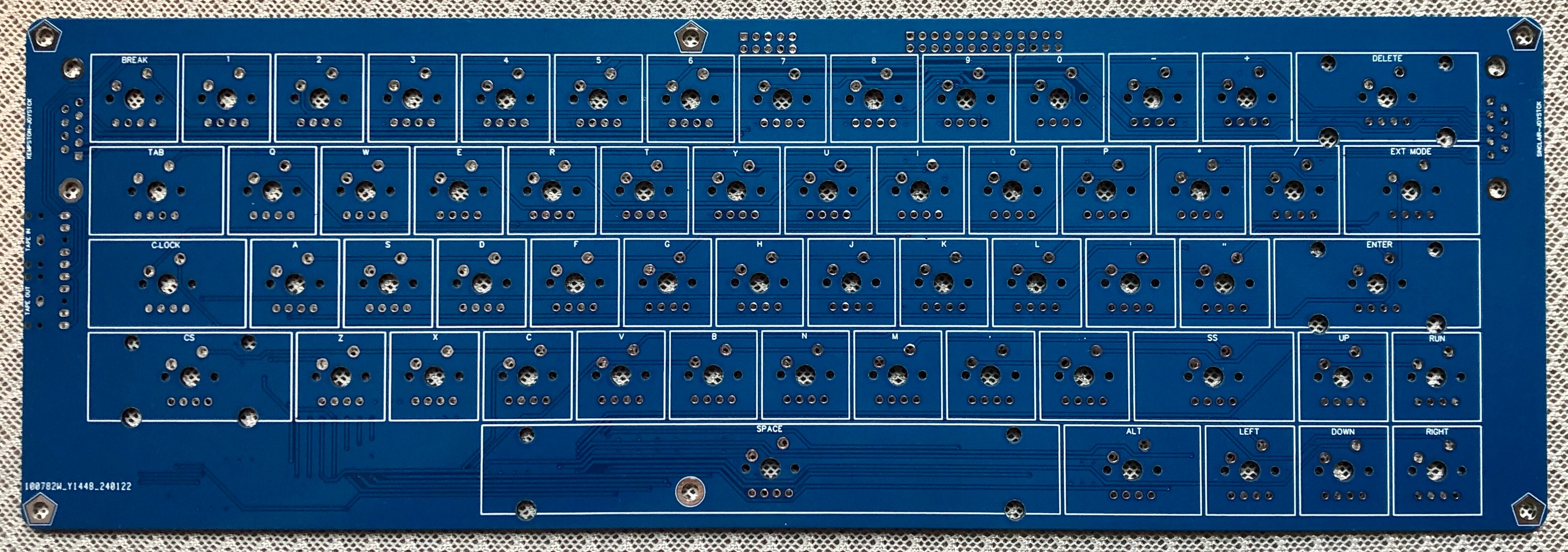

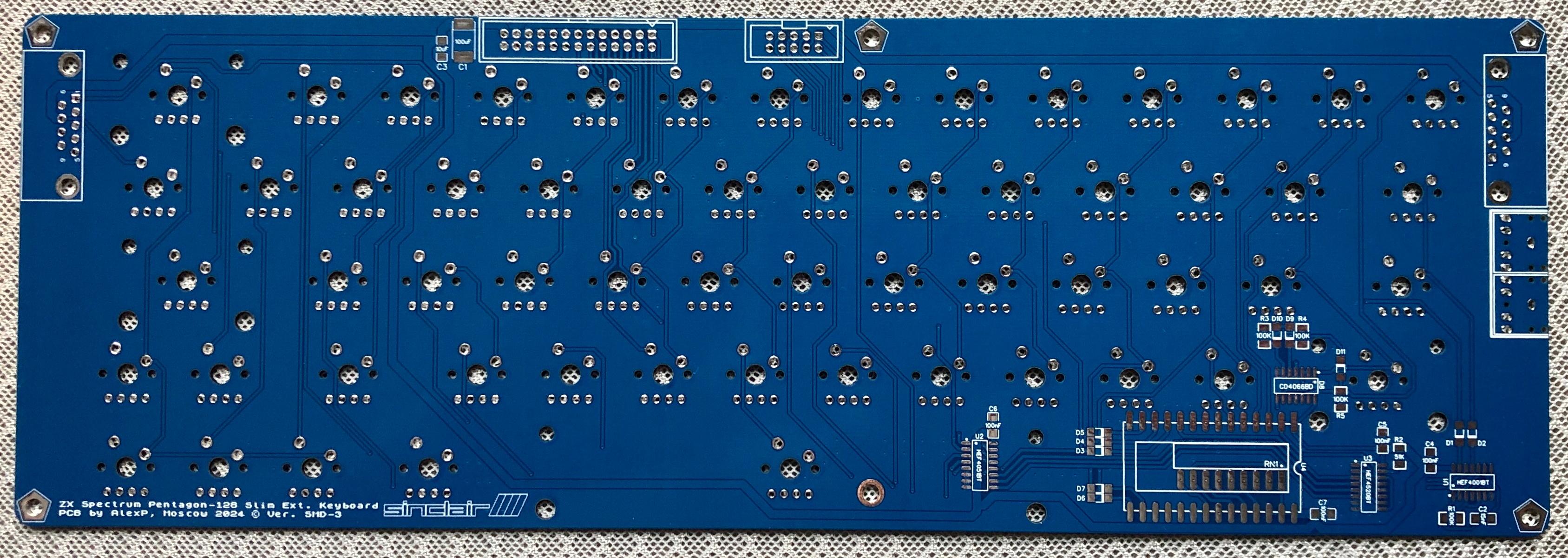

Клавиатура​

Расширенная клавиатура построена на механических свичах (Cherry), запаиваемых непосредственно на плату. Для больших клавиш используются стабилизаторы с винтовым креплением.

Особенности:

• Размеры: 312×105 мм, 6 крепёжных отверстий (совпадают с основной платой).
• Недорогие доступные комплектующие.
• На плате размещены разъёмы входа/выхода на магнитофон, Kempston и Sinclair джойстиков.
• Подключение к основной плате через IDC-26 и IDC-10 (без МГТФ).
• Дополнительная клавиша Alt — удержание даёт дополнительный символ у расширенных клавиш.
• Расположение расширенных клавиш аналогично современным клавиатурам.
• Функции дополнительных клавиш настраиваются прошивкой EPROM 27C64.

Клавиши по умолчанию:
стрелка влево, стрелка вправо, стрелка вверх, стрелка вниз, '-' / '_', '+' / '=', 'DELETE' / 'EDIT', '/' / '?', ':' / ';', '”' / ''', '*' / '', '.' / '>', ',' / '<', 'BREAK', 'TAB' / 'GRAPH', 'CAPS LOCK', 'EXT MODE', 'RUN' / 'LIST'.

Файлы для загрузки​

Полезные ссылки проекта:​

• Репозиторий проекта — GitHub
