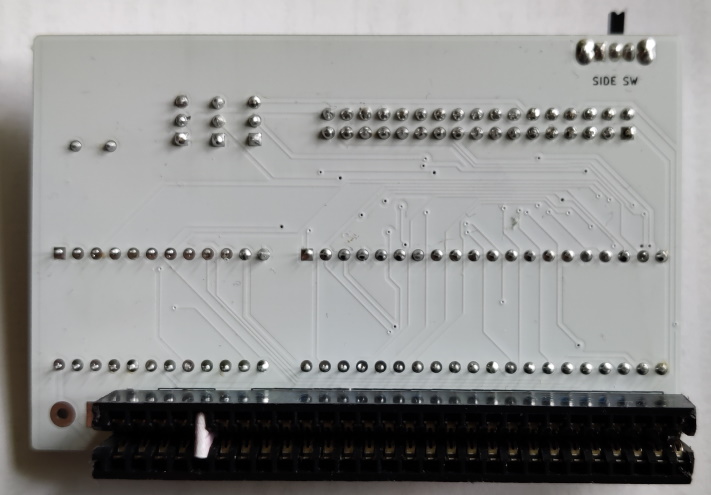

PLUS-2A-FDC-LIGHT — это упрощённая версия интерфейса дисковода для ZX Spectrum +2A (чёрный). Подключение интерфейса превращает ZX Spectrum +2A в ZX Spectrum +3.
Файлы для загрузки
| Название файла / Папка | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| docs (папка) | Документация (Rev 1.1) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| gerbers (папка) | Gerber-файлы для изготовления печатной платы (исправленные) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| photos (папка) | Фотографии интерфейса | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
Особенности интерфейса:
- Переключатель стороны дискеты
- Стандартная ёмкость: 173 КБ на сторону дискеты
- Возможность форматирования дискеты на 720 КБ с помощью соответствующих инструментов
- Форсирование сигнала READY для дисководов, у которых он отсутствует
- NEC UPD765 (D765AC-2)
- Zilog Z0765A08PSC
- UMC UM8272A
- Убедитесь, что дисковод поддерживает DS/DD (720 КБ) дискеты
- 1 дисковод 3.5" IBM PC: Используйте стандартный плоский ленточный кабель
- 2 дисковода 3.5" IBM PC: Используйте плоский ленточный кабель без скрутки. Один дисковод должен быть настроен как DS0, второй как DS1
Полезные ссылки проекта:
- Полная версия интерфейса (с эмулятором дисковода) — GitHub (PLUS-2A-FDD)
- Видео на YouTube —Ссылка на видео
- Репозиторий проекта — GitHub
