QL Cumana Floppy Controller — это клон дискового интерфейса Cumana для компьютера Sinclair QL (PCB issue 1, версия ПЗУ 1.14). Плата успешно протестирована с ПЗУ версии 1.16, реальным дисководом и Gotek.
Технические детали
| Параметр | Описание |
|---|---|
| ПЗУ | Известны версии 1.14 и 1.16 (различия между ревизиями неизвестны) |
| Разъём дисковода | Стандартный Shugart — обычный кабель может обслуживать до 4 дисководов, настроенных как DS0, DS1, DS2 или DS3 |
| Контроллер дисковода | WD1770 (совместим с WD1772 — возможно, потребуется настройка стартовой скорости; WD1773 не совместим) |
| Транзистор | При установке соблюдайте распиновку C, B, E (C — возле 7805) |
Благодарности
Спасибо Minialler с форума retrowiki за предоставление платы, позволившей сделать фотографии и проверить дорожки для восстановления схемы.Файлы для загрузки
| Название файла / Папка | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| 3D (папка) | 3D модели | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| bom (папка) | Спецификация компонентов (Bill of Materials) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| docs (папка) | Документация | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| gerber_to_order (папка) | Gerber-файлы для заказа платы | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Cumana114.rom | ПЗУ версии 1.14 | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Cumana116.rom | ПЗУ версии 1.16 | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| ibom.html | Интерактивный BOM (Interactive Bill of Materials) | Ссылка на GitHub | Ссылка на Яндекс.Диск |

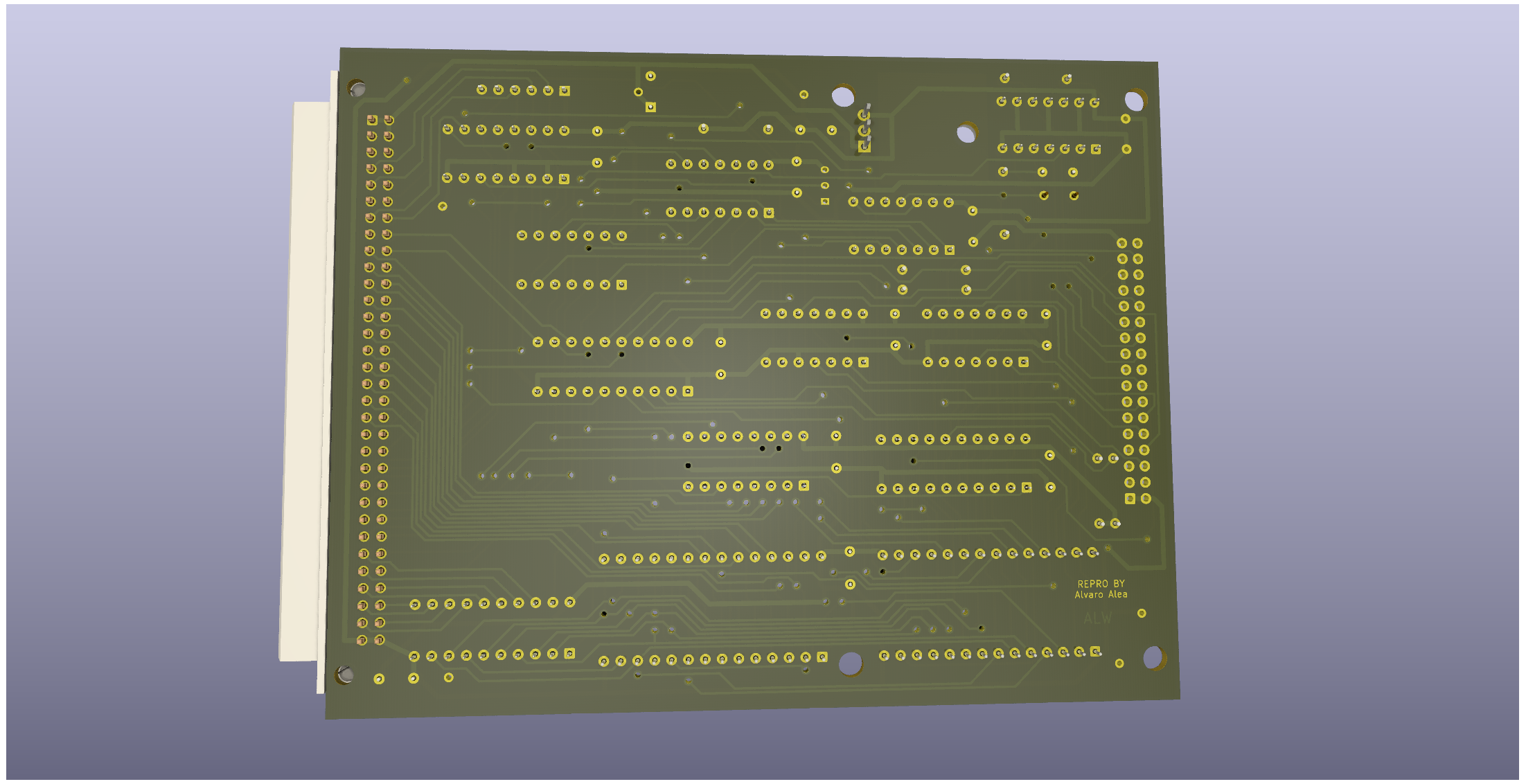

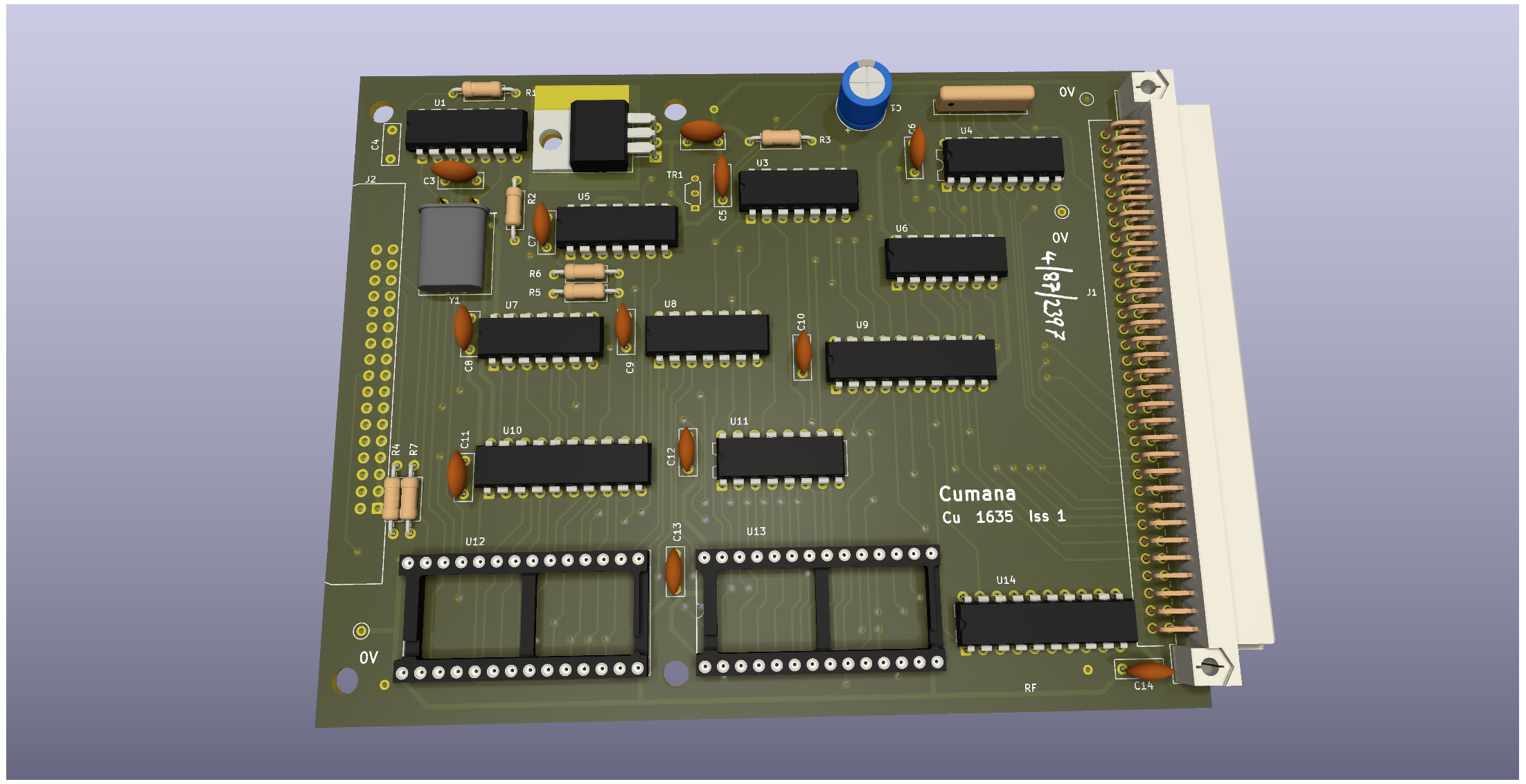

| ql_Cumana.kicad_pcb | Файл печатной платы KiCad | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| ql_Cumana.kicad_sch | Принципиальная схема KiCad | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| ql_Cumana.pdf | Схема в формате PDF | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
Полезные ссылки проекта:
- Форум retrowiki — https://retrowiki.es (благодарность Minialler за предоставленную плату)
- Репозиторий проекта — GitHub
