QL PC0084A Keyboard Adapter — это проект реверс-инжиниринга неизвестного адаптера клавиатуры для компьютера Sinclair QL, созданный как упражнение для закрепления навыков работы в САПР KiCad.
Лицензия: CERN OHL-S — https://ohwr.org/cern_ohl_s_v2.txt
Благодарность: Спасибо XorA за дополнительную информацию.
ВАЖНЫЕ ПРЕДУПРЕЖДЕНИЯ
| Предупреждение | Описание |
|---|---|
| НЕ ИСПОЛЬЗУЙТЕ ЭТОТ ПРОЕКТ | НЕ ПРОВЕРЕН, ОТСУТСТВУЮТ КОМПОНЕНТЫ (NOT TESTED AND MISSING THINGS) |
| Это не функциональное устройство | Это только упражнение по реверс-инжинирингу |

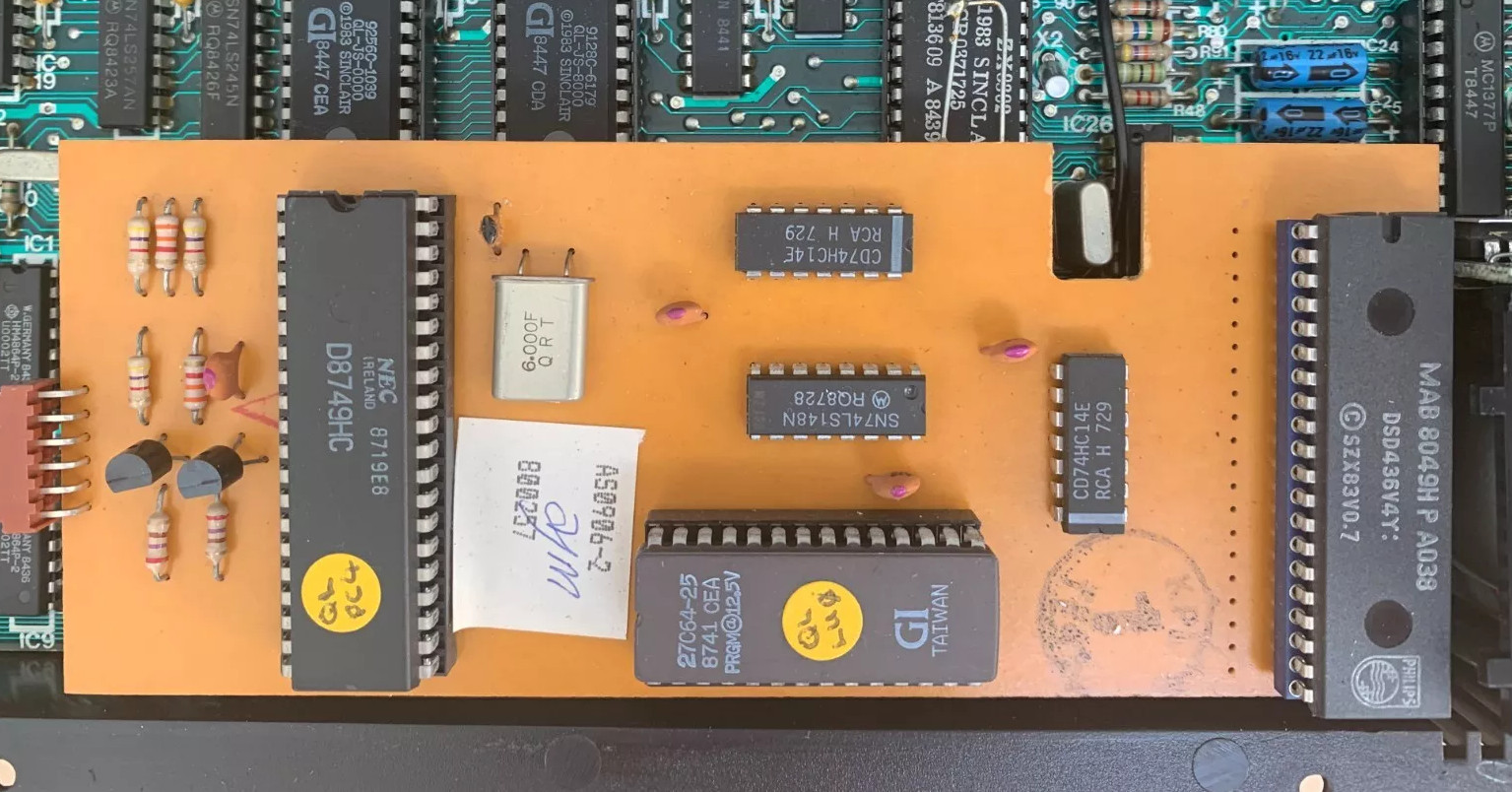

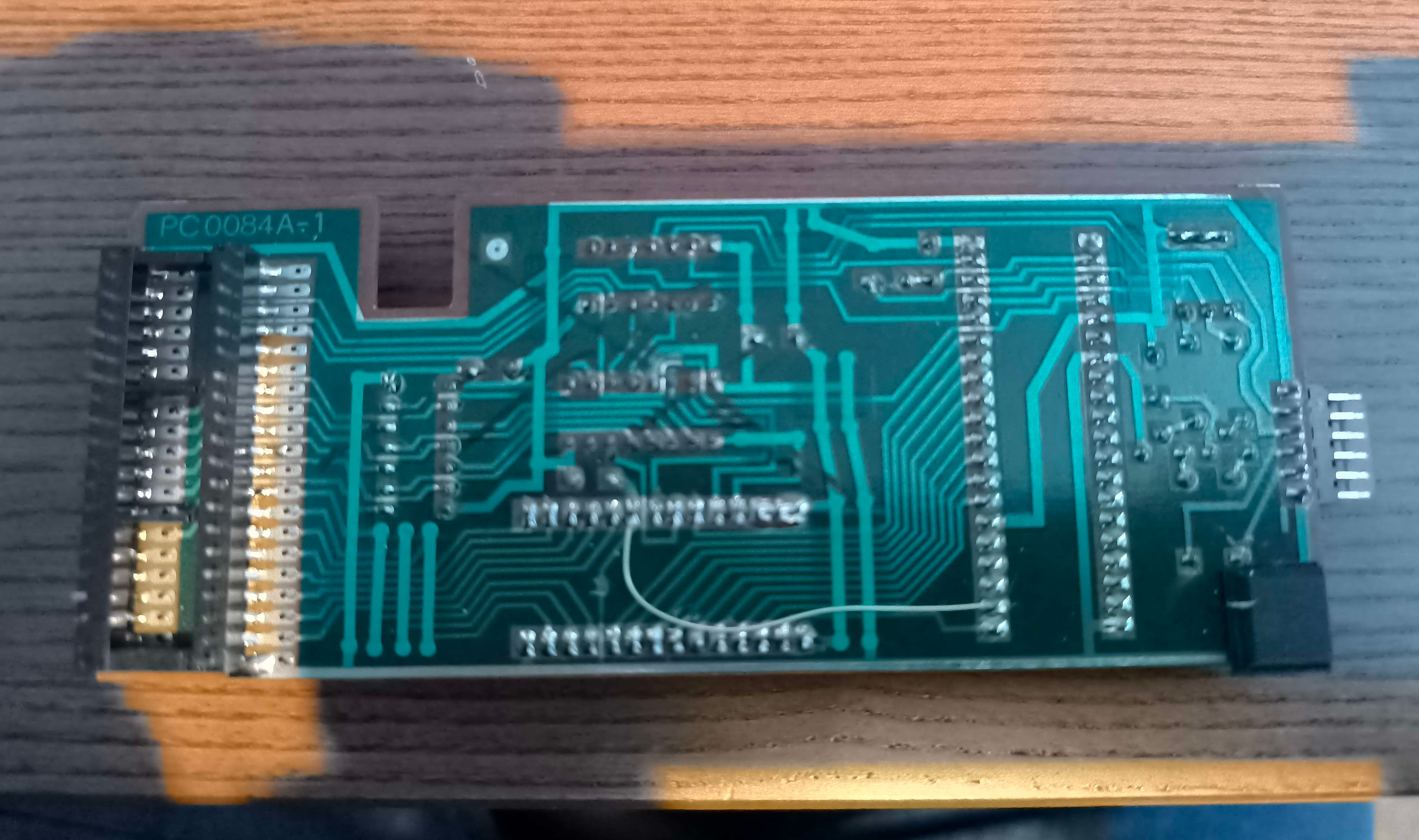

| Проект выполнен | На основе свободно доступных фотографий интерфейса из интернета |
| Тип клавиатуры неизвестен | Интерфейс использует разъём DIN-6, но неизвестен тип клавиатуры, использующей такой разъём (все провода задействованы). Предположительно, какой-то тип последовательной ASCII-клавиатуры |
| Бесполезен без прошивки | Проект полностью бесполезен без прошивки микроконтроллера и ПЗУ |
Прошивки (Firmware)
| Микросхема | Тип | Объём | Назначение |
|---|---|---|---|
| U2 | D8749HC | 2 КБ OTP ROM | Микроконтроллер. Содержит интерфейс «клавиатура → ASCII» |
| U3 | 27F64 | 8 КБ EPROM | Таблица поиска для преобразования ASCII-вывода U2 в матрицу клавиатуры QL |
| U1 | Сокет | — | Оригинальный QL или чип Hermes должен быть установлен в этот сокет |
Файлы для загрузки
| Название файла / Папка | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| bom (папка) | Спецификация компонентов (Bill of Materials) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| gerber_to_order (папка) | Gerber-файлы для заказа платы | Ссылка на GitHub | Ссылка на Яндекс.Диск |

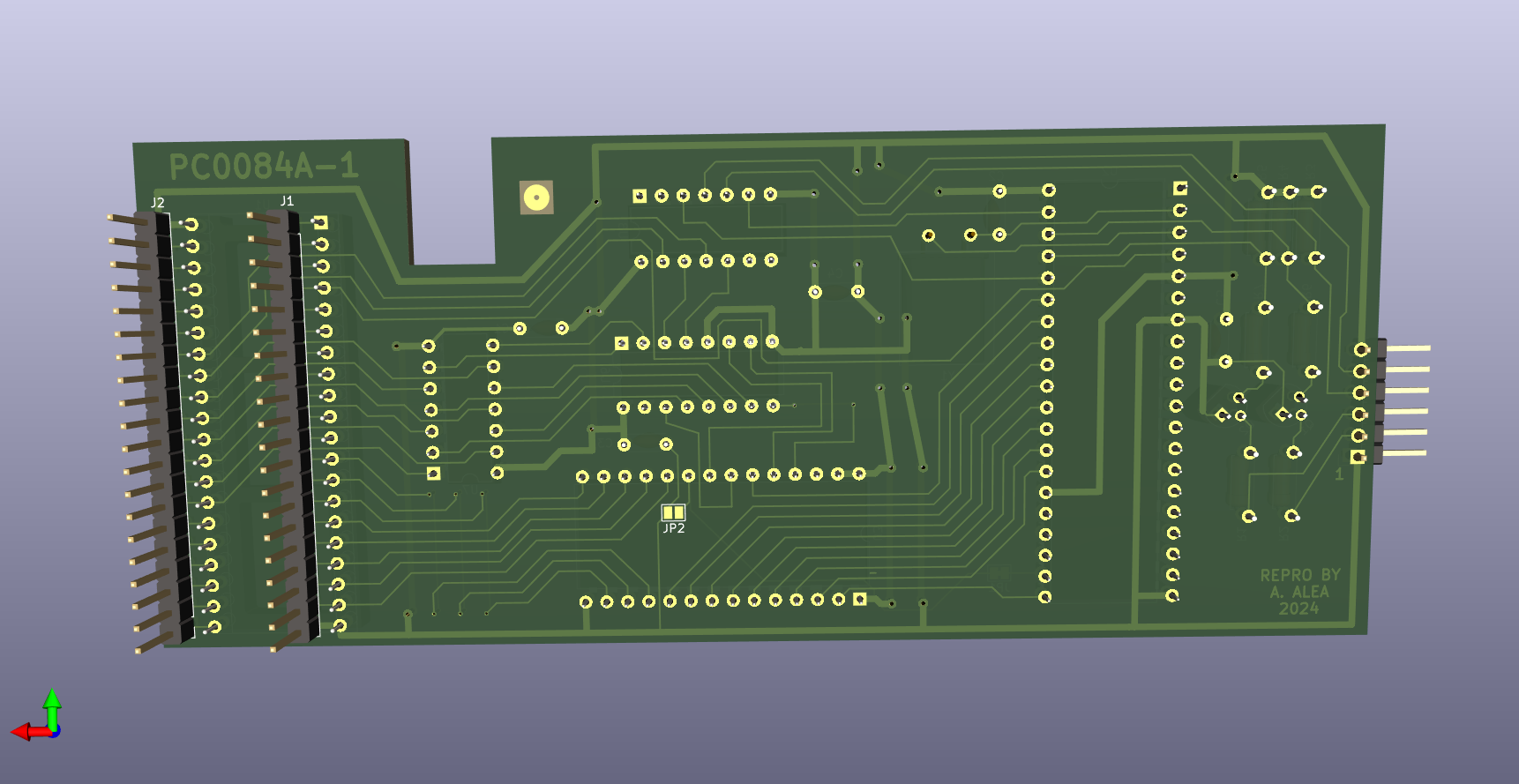

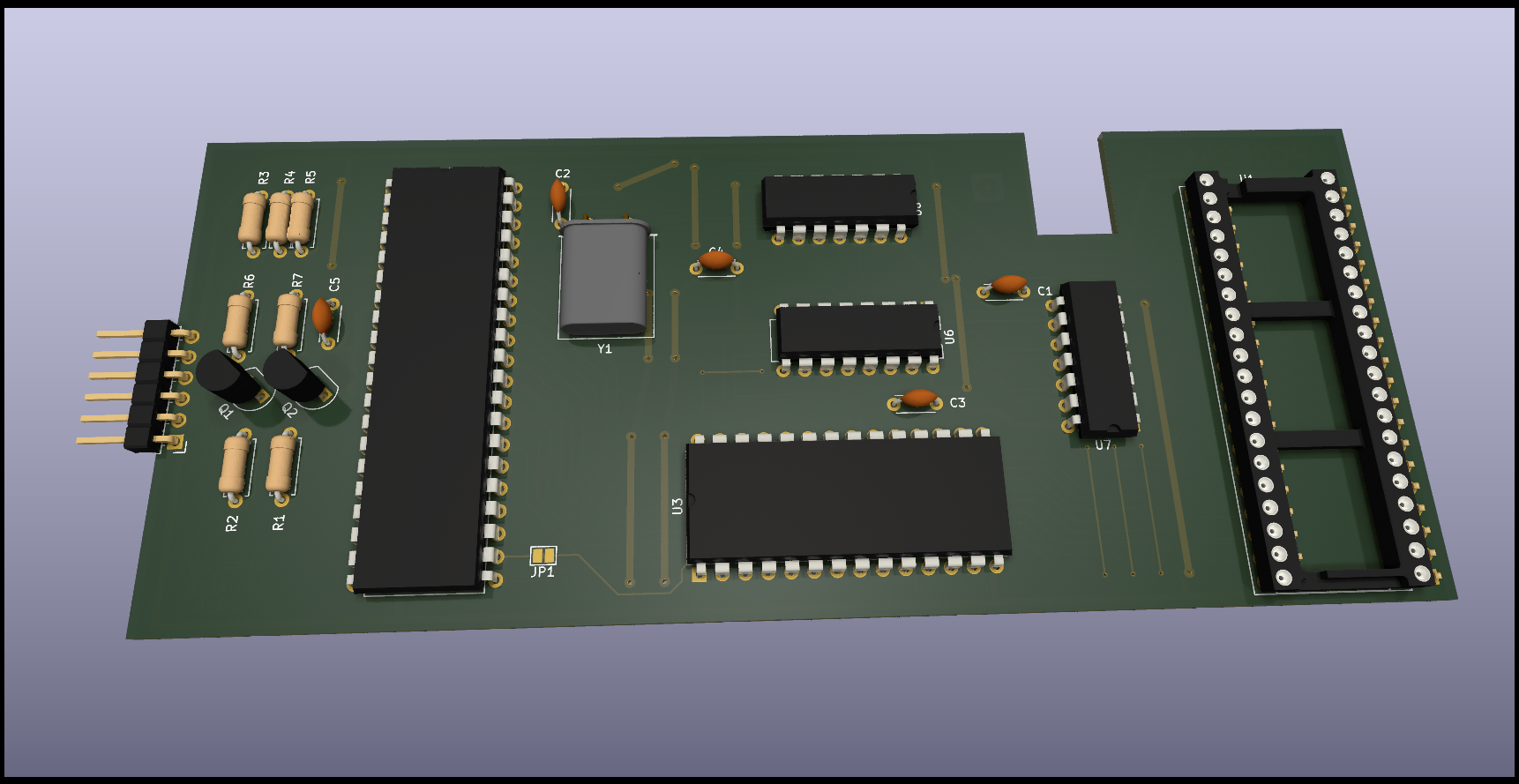

| QL_PC0084A_keyboard_adapter.kicad_pcb | Файл печатной платы KiCad | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| QL_PC0084A_keyboard_adapter.kicad_sch | Принципиальная схема KiCad | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| QL_PC0084A_keyboard_adapter.pdf | Схема в формате PDF | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| QL_PC0084A_keyboard_adapter__Assembly.pdf | Сборочный чертёж (Assembly drawing) в PDF | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все фото | Все фото находятся в одном архиве | Ссылка на Яндекс.Диск | |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
Полезные ссылки проекта:
- Лицензия CERN OHL-S — https://ohwr.org/cern_ohl_s_v2.txt
- Репозиторий проекта — GitHub
