QL_CST_FloppyController — это клон некоторых версий дискового интерфейса
CST Floppy Disk Interface для компьютера
Sinclair QL. CST был одним из основных производителей дополнений для QL, включая бэкплейны, расширения памяти и дисковые интерфейсы.
Файлы для загрузки
История версий
| Версия | Особенности |
|---|
| Issue 1 | Информация отсутствует. |
| Issue 2 | ПЗУ версии 1.13 (C) 1985, 8 КБ. Nicolaos Doukas нарисовал схему и создал клон. Возможно обновление до ПЗУ 1.16 при изоляции контакта 3 IC3 (74LS03). |
| Issue 3 | ПЗУ версии 1.16 (C) 1984, 8 КБ. Новая схема тактового генератора. Одна отсутствующая дорожка на PCB (причина необходимости изоляции контакта 3 на Issue 2). Схема и плата воссозданы. |

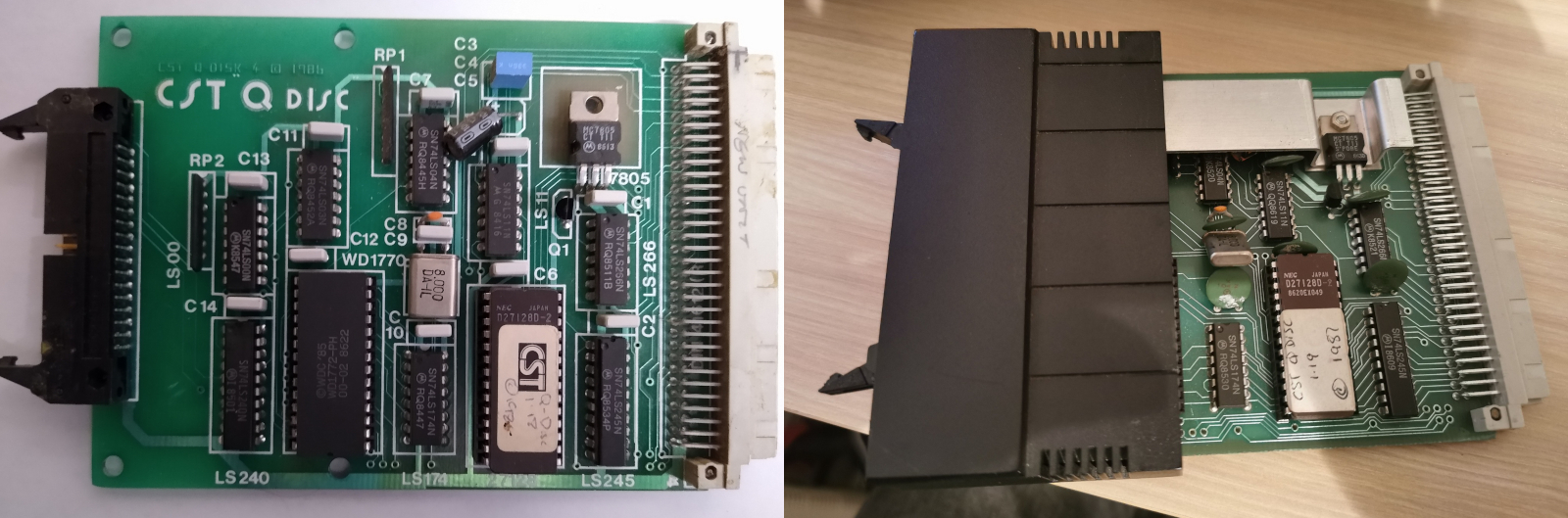

| Issue 4 | ПЗУ версии 1.18 (C) 1986 / 1.19 (C) 1987. Другая схема, размер ПЗУ увеличен до 12 КБ (чип EPROM 16 КБ). Добавлен драйвер RAM диска. ПЗУ скремблировано (при чтении внешним устройством код не виден). Версия ПЗУ 1.19 утеряна. Схема и плата воссозданы. |
Особенности платы
- Использует стандартный разъём Shugart — обычный кабель может обслуживать до 2 дисководов, настроенных как DS0 и DS1.
- Контроллер дисковода: WD1770 (ожидается совместимость с WD1772 — не проверено; WD1773 не совместим).
- Благодарности: Derek_Stewart и techy с форума qlforum.co.uk за предоставление фотографий, позволивших восстановить схему.
Интерактивные BOM
Предупреждение: используйте качественные компоненты!
При тестировании обнаружено, что неопознанные транзисторы
2N2222 неизвестного происхождения могут создавать проблемы совместимости с другими платами. Использование транзисторов из проверенного источника устраняет несовместимость и обеспечивает корректную работу со сквозными платами (бэкплейнами, RAM-расширениями, Qbide и т.п.).
