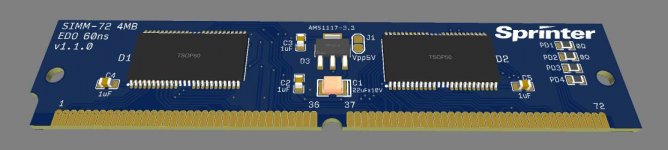

SIMM-72 — это проект модуля памяти стандарта
SIMM-72 объёмом
4 МБ. Модуль построен на двух чипах памяти
EDO GM71C18163CT6 (1M×16 бит, время доступа 60 нс).
Версия 1.1
| Изменение | Описание |
|---|
| Стабилизатор напряжения | Добавлен опциональный стабилизатор для питания чипов памяти на 3.3 В. Если используются обычные чипы с питанием 5 В, стабилизатор D3 не устанавливать, но запаять перемычку J1. |
| Высота модуля | Уменьшена на 2 мм. |
| Резисторы | Все резисторы имеют размер 0805 (вместо 0603). |
| Конденсаторы | Размещены более свободно для удобства монтажа. |
