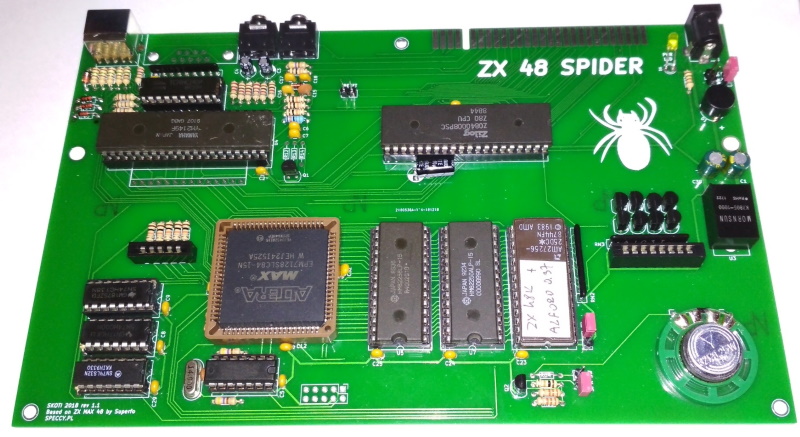

ZX 48 Spider — это клон ZX Spectrum 48, построенный на основе дизайна ZX Max 48. Плата спроектирована для установки в стандартный корпус ZX Spectrum 48K или ZX Spectrum+.
Файлы для загрузки
| Название файла / Папка | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| cpld (папка) | Файл прошивки для CPLD | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| docs (папка) | Документация (включая интерактивный BOM) | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| gerbers (папка) | Gerber-файлы для изготовления печатной платы | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| photos (папка) | Фотографии платы | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
Характеристики:
- ULA: CPLD Altera Max7000 (EPM7128SLC84)
- Память: 48 КБ RAM
- Звук: AY-3-8910 или AY-3-8912 со стереовыходом
- Джойстик: Kempston standard
- Видеовыход: RGB
- Питание: Возможность использования БП с любой полярностью
- Переключение банков ПЗУ (ROM bank switch)
- Плата полностью адаптирована для сквозного монтажа (through hole)
| Работает | Не работает |
|---|---|
| DivIDE, DivSD | DivIDE + |
| Ti-of-TTL + FDD 35 clone | — |
| Beta disk 48k | — |
| Beta disk 128k | — |
| Tact-Polbasic | — |
| D + | — |
| Interface 1 + Microdrive (кроме RS232, т.к. нет 12V на разъёме) | — |
| Interface II, AY и другие без своего ПЗУ | — |
Исправления:

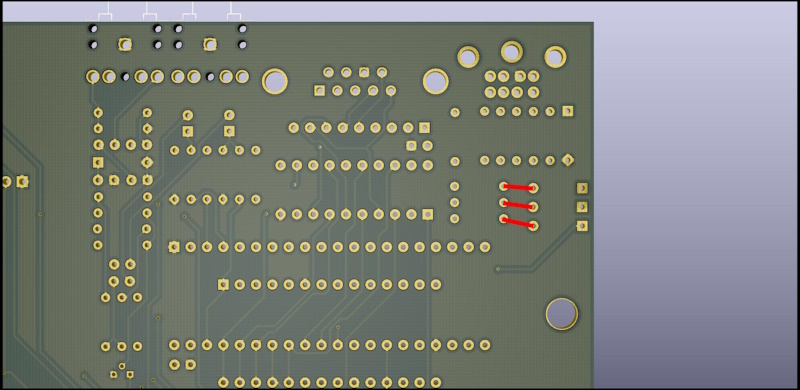

- Яркость (Bright):Если яркость слишком низкая или не видна:
- Удалите резисторы R1, R2, R3
- Замените R15, R16, R17 на 220 Ом
- Припаяйте провода как показано на рисунке
- Загрузка с ленты (Tape Loading):Если загрузка не работает, убедитесь, что Q1 (BC517) правильно припаян. На рынке встречаются транзисторы BC517 с разной распиновкой:
- Слева направо: Коллектор, База, Эмиттер → паяйте как на шёлкографии платы
- Слева направо: Эмиттер, База, Коллектор → разверните транзистор на 180 градусов
Программное обеспечение для CPLD EPM7128 разработано на основе реализации OpenCores от Miguel Jodar. Don "Superfo" использовал эту реализацию для создания семейства ZX Max, на основе которого спроектирован ZX 48 Spider. Прошивка в текущем виде создана при активном участии и помощи участников форума speccy.pl. В этом проекте используется CPLD от ZX Max 48 Issue 2.
Полезные ссылки проекта:
- Видео на YouTube — Видео
- Обсуждение проекта — speccy.pl (форум, указанный в благодарностях)
- Репозиторий проекта — GitHub
