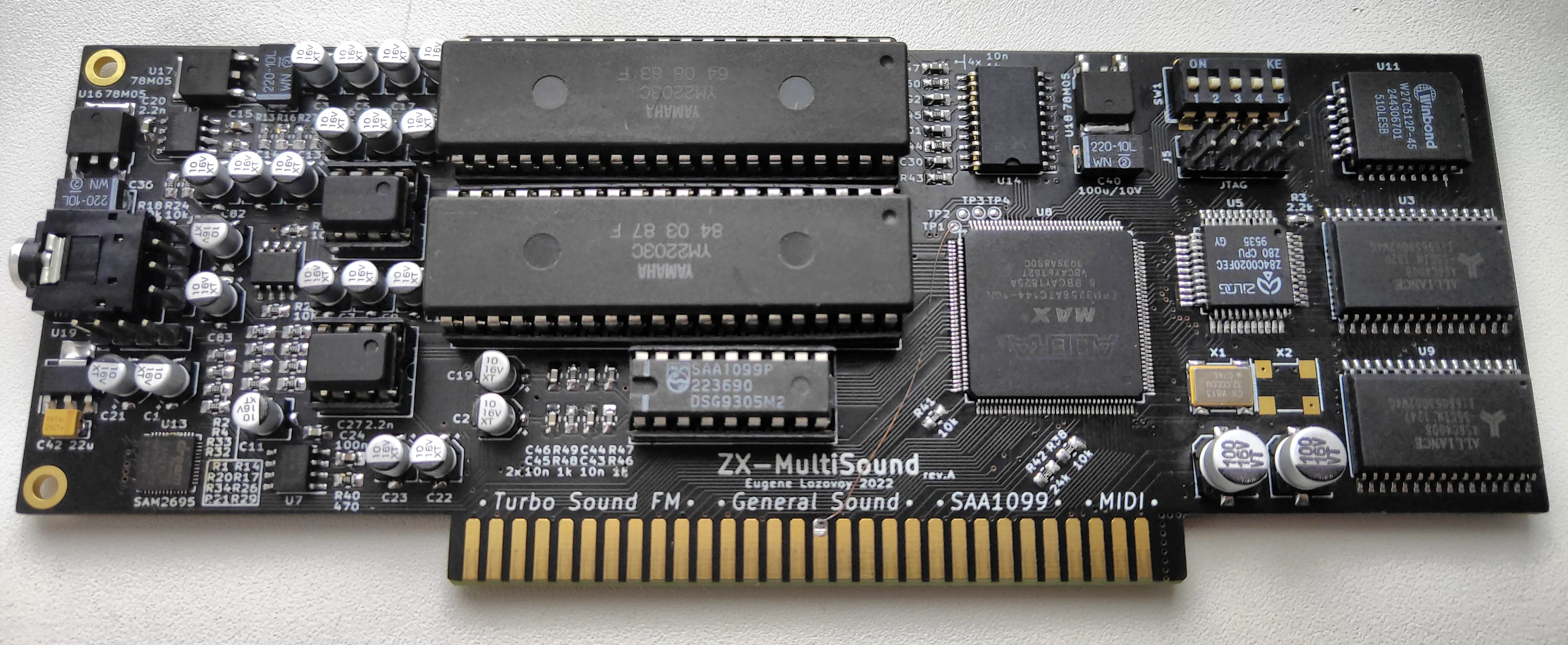

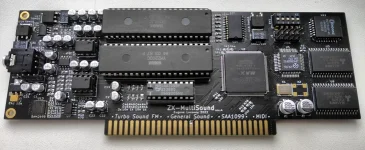

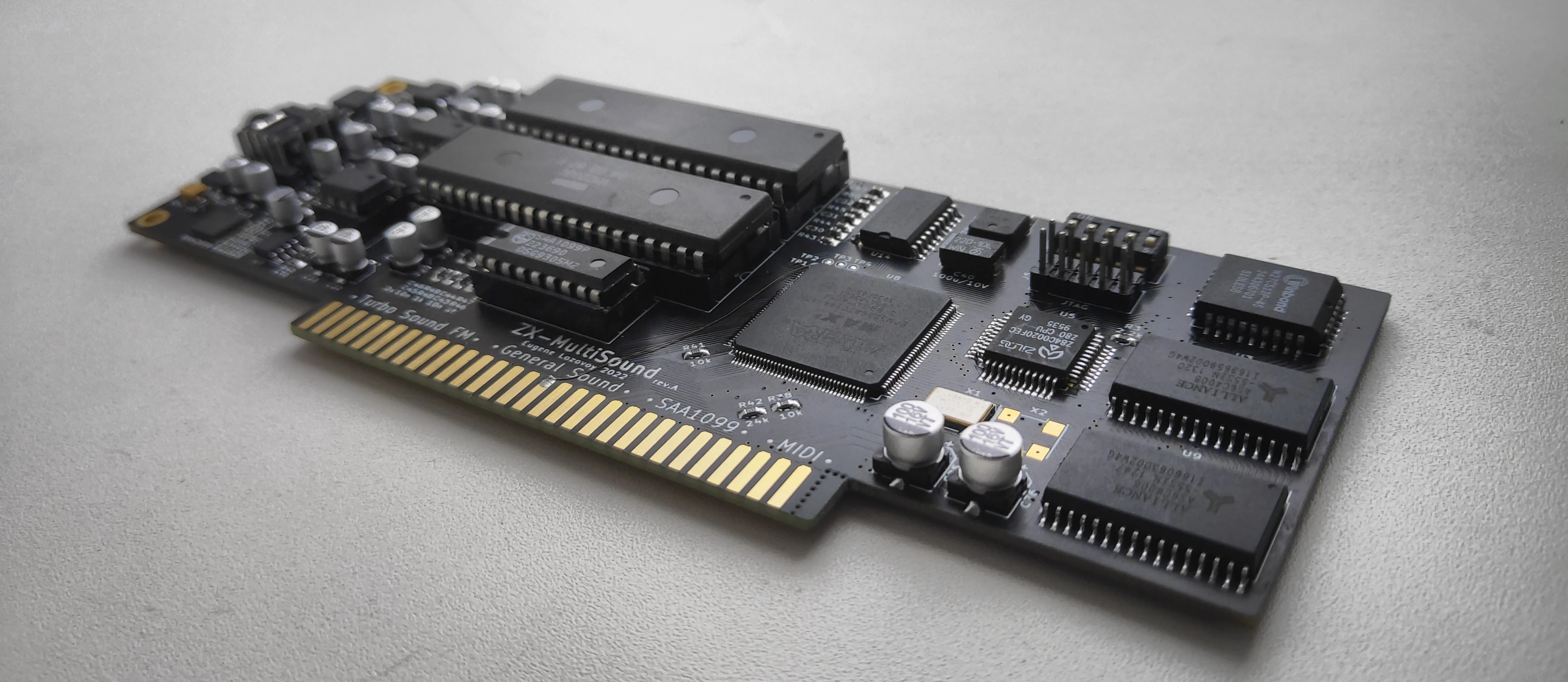

ZX-MultiSound — многофункциональная звуковая карта для ZX Spectrum (NemoBus/ZXBus)

ZX-MultiSound — это универсальная звуковая карта для клонов ZX Spectrum с шиной NemoBus (ZXBus), объединяющая несколько популярных звуковых устройств на одной плате. Проект выполнен на CPLD и обеспечивает широчайшие звуковые возможности для вашего ретрокомпьютера.


Технические характеристики и возможности:

• TurboSound FM (2×YM2203) — два чипа FM-синтеза для стереозвука.
• General Sound (16 МГц, 1024 КБ ОЗУ) — воспроизведение цифрового звука высокого качества.
• SAA1099 — шестиканальный синтезатор (доступ через порты #FF/#1FF, включение записью #F7/#FF в порт #FFFD).
• SounDrive — четырехканальный цифровой звук (порты #0F, #1F, #4F, #5F).
• MIDI-синтезатор — управление через чип YM(AY), совместимость с ZX Spectrum 128K / ZXUNO.
• 4× 1-битных цифровых ЦАП для GS и SounDrive.
• Питание: +5В и +12В.
• Размеры платы: 170×64 мм (низкопрофильная).

История изменений:

• Rev.A — первый релиз, имеет список ошибок (errata).
• Rev.A1 — исправлены все известные ошибки Rev.A. Также обратите внимание на errata для этой версии.
• Rev.A2 — исправлена тактовая частота Z80 (добавлен буфер), исправлена распиновка левого-правого каналов на 3,5 мм Jack, исправлены метки R20 и R34 на шелкографии, 74LVC1G125DB заменён на 74AHCT1G125DB, улучшен футпринт SAM2695 для ручной пайки, добавлен выступ на краевом разъёме.

Важно: звуковая карта тестировалась только с компьютером ZX Evolution. Использование с другими компьютерами — на ваш страх и риск.

Полезные ссылки проекта:

• Turbo Sound FM — [ссылка]
• ZXM-SoundCard — [ссылка]
• ZXM-GeneralSound — [ссылка]
• NeoGS — [ссылка]
• Репозиторий проекта — GitHub
