Представляем вам проект современного клона популярного компьютера ZX Spectrum Pentagon LEO 1024K. Это аппаратная реконструкция одной из самых продвинутых моделей ZX Spectrum-совместимых машин, выпускавшихся в 90-х годах.
| Название | Описание | GitHub | Yandex.Диск |
|---|---|---|---|
| Gerber-файлы | Gerber-файлы для заказа печатных плат (ревизия 2.3). Добавлен разъем для внешнего RGB-VGA конвертера, перемещена кнопка MAGIC. | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| LEO-1024 rev 3.0 | Файлы ревизии 3.0: обновленная плата, прошивки ПЛИС (.pof) и сопроводительные файлы. | Ссылка на GitHub | Ссылка на Яндекс.Диск |

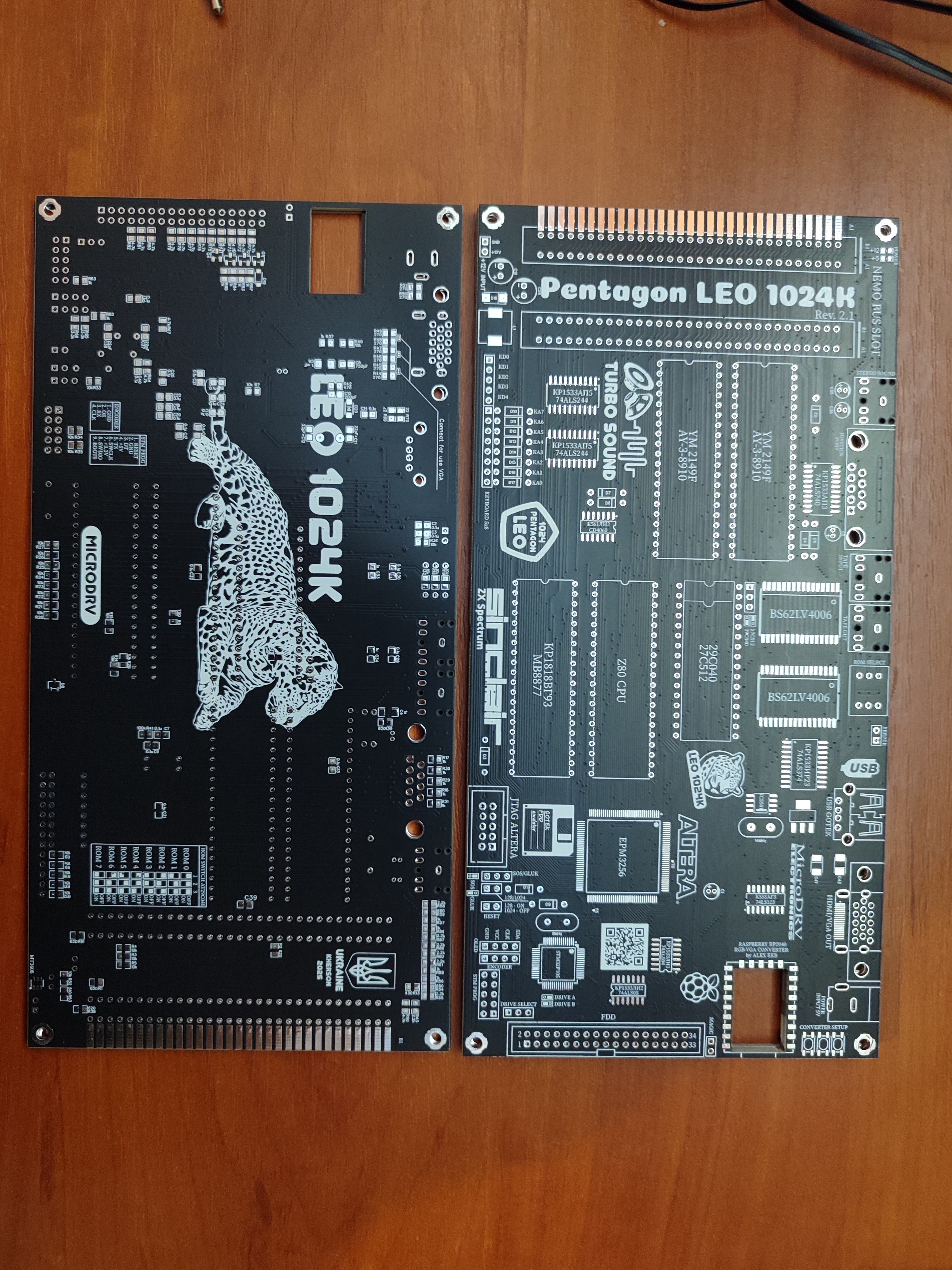

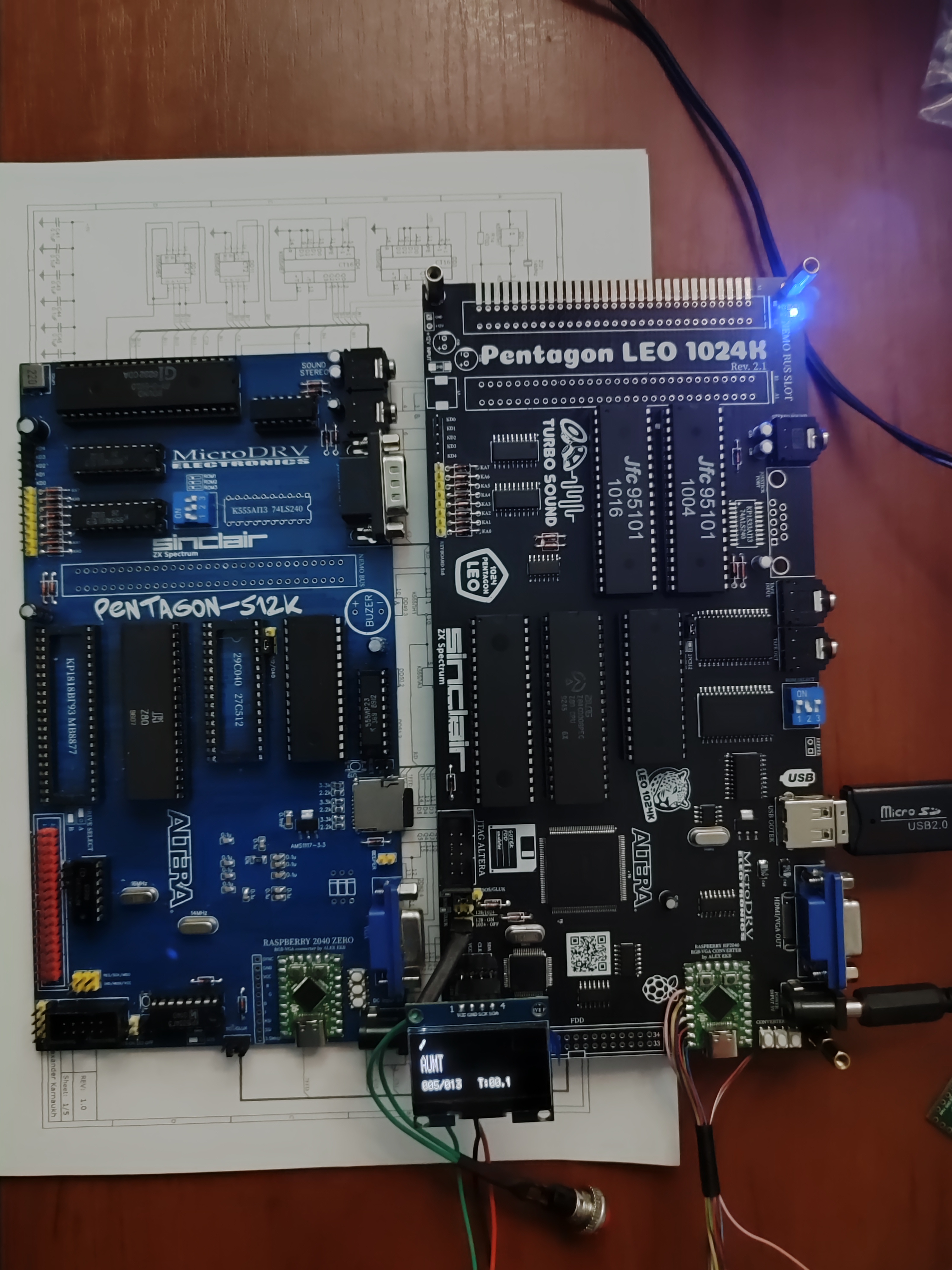

| Фотографии (PHOTO) | Фотографии готового устройства, плат и процесса сборки. | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Принципиальная схема (Schematic diagram) | Файлы принципиальной схемы устройства для изучения и отладки. | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Программное обеспечение (Software) | Прошивки, утилиты и другое ПО, необходимое для работы компьютера. | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Принципиальная схема (PDF) | Полная принципиальная схема компьютера Pentagon LEO 1024 в формате PDF. | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Документация (DOCX) | Описание компьютера Pentagon LEO 1024 в формате DOCX. | Ссылка на GitHub | Ссылка на Яндекс.Диск |
| Скачать все файлы | Все файлы находятся в одном архиве | Ссылка на GitHub | Ссылка на Яндекс.Диск |
Ключевые особенности проекта:
- Версия платы 2.3:В текущую ревизию были внесены важные доработки, улучшающие совместимость с современным оборудованием:
- Добавлен специальный разъем для подключения внешнего RGB-VGA конвертера, что позволяет легко подключить компьютер к современным мониторам.
- Изменено расположение кнопки MAGIC для более удобного доступа.
- Полный комплект для самостоятельной сборки:В репозитории вы найдете все необходимые файлы для самостоятельного изготовления и настройки компьютера:
- Gerber-файлы для заказа печатных плат.
- Принципиальная схема в формате PDF для детального изучения.
- Программное обеспечение и прошивки.
- Документация и фотографии готового устройства.
- Заказ готовых плат: Вы можете заказать печатную плату проекта напрямую у партнера — PCBWay.
- Сообщество: Официальный Telegram-канал проекта, где можно задать вопросы и следить за новостями.
- Поддержка: Разработчик открыт для пожертвований на дальнейшее развитие проекта.
